D341F4國標法蘭式四氟全襯蝶閥技術參數

　四氟全襯是一種操作方便，開閉迅速，流體阻力小普通應用的管路截斷閥門，其設計結構簡單獨特的**密封緩沖，使閥體和密封圈之間可自動補償磨損，提高了密封性能，延長了使用壽命，產品完全達到零泄漏。適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。襯氟蝶閥D371F4-10C適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

D341F4國標法蘭式四氟全襯蝶閥技術參數

　　襯里材料：FEPPFAGXPO等

　　驅動方式：手動、窩輪、電動、氣動、液動

　D341F4國標法蘭式四氟全襯蝶閥技術參數　設計特點

　　·流體阻力小，全通徑的球閥基本沒有流阻。

　　·緊密可靠，它有兩個PTFE密封座，能實現完全密封，在真空系統中廣泛使用。

　　·操作方便，開閉迅速，從全開到全關只要旋轉90度。

　　·維修方便，球閥結構簡單，密封圈是活動的，拆卸更換都比較方便。

　　·在全開或全閉時，球體和閥座的密封面與介質隔離，而且密封性能好，完全可以達到零泄漏。

　　·新型的帶桿球體，其獨特的彈性唇式密封座結構。使其具有普通球閥的各項優點，能在前后大壓差和較大的溫差變化范圍內具有高密封性能和輕操作拒矩。

　　·可作開關和調節之用。

　　性能規范

　　注：村氟閥門殼體試壓和密封按照上表測試，測試標準僅參考通用閥門標準，高壓力要求情況訂制加工。

　　D341F4國標法蘭式四氟全襯蝶閥技術參數產品特性

　　獨特的密封座設計

　　采用球體與密封座首先接觸部分做成懸臂式唇緣，從而使閥體與密封圈之間產生一個緩沖區，這樣可自動補償閥座的磨損、溫度與壓力的急劇變化以及塑性變形等造成的泄漏；提高了密封性能，延長了使用壽命。

　　聯接端無外漏結構設計

　　閥體與閥蓋、閥體與填料涵的聯接部位是靠襯墊密封的。為防止由于高溫或振動等各種因素造成的聯接部位泄漏，特設計成閥體與閥蓋、閥體與填料涵之間為金屬和襯里接觸，形成定止口法蘭，確保無外漏。
D341F4國標法蘭式四氟全襯蝶閥技術參數

D341F4國標法蘭式四氟全襯蝶閥技術參數主要外形和連接尺寸

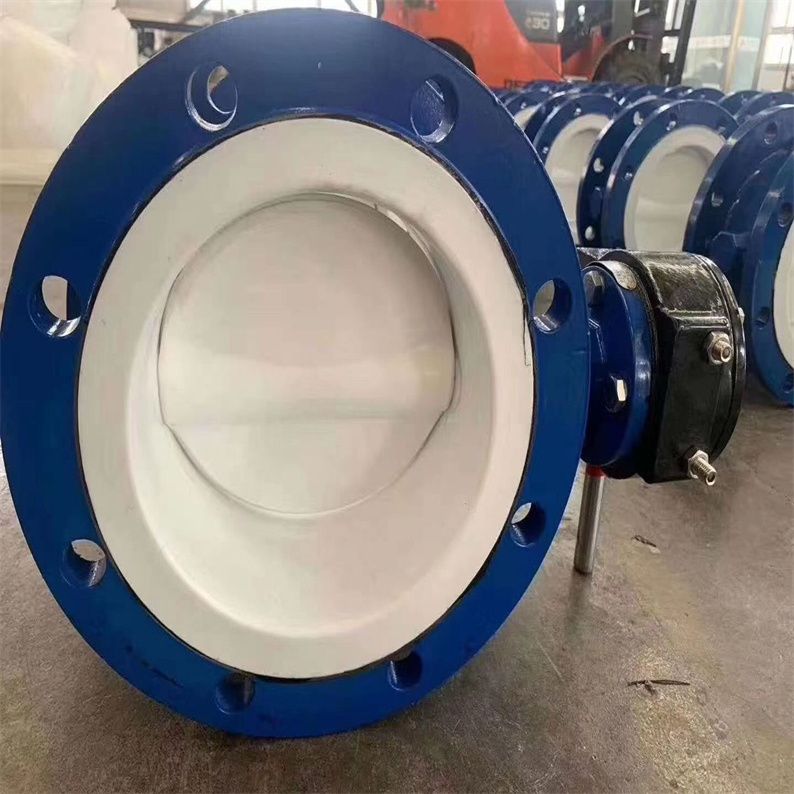

【D341F4國標法蘭式四氟全襯蝶閥技術參數結構圖片】

01D341F4國標法蘭式四氟全襯蝶閥技術參數法蘭安裝與注意事項

法蘭安裝步驟

在解決管道連接問題時，法蘭的安裝是關鍵的一環。通過本文，我們將深入探討法蘭的裝配方法，幫助您輕松應對這一挑戰。

首先，在裝配法蘭之前，務必徹底清潔法蘭表面，特別是密封面，以確保連接的緊密性和可靠性。進行平焊法蘭的裝配時，需將管端插入法蘭內徑厚度的2/3左右，然后對法蘭與管子進行初步點焊。若為水平管道，建議首先從上方進行點焊，再利用90°角尺從不同方向檢查并校正法蘭的位置，確保其密封面垂直于管子中心線。確認無誤后，再點焊下方的第二個點。

在點焊過程中，需使用90°角尺從左右兩側檢查并校正法蘭的位置，合格后依次點焊第三、第四個點，從而完成法蘭的穩固點焊。對于成對法蘭的裝配，需確保后安裝的法蘭螺栓孔與已固定的法蘭螺栓孔精準對齊，且兩者保持平行，偏差控制在法蘭外徑的1.5‰以內，同時不超過2mm。

此外，在選擇設備或閥件配套的法蘭時，應仔細核對原設備或閥件的法蘭與管子所使用的法蘭連接尺寸是否一致，以確保連接的兼容性和安全性。

接下來，我們將探討幾種常用的軟墊片材料。橡膠板與橡膠石棉板是法蘭軟墊片材料中*為常見的選擇。

法蘭緊固件選擇

法蘭緊固件，主要包括連接法蘭所使用的螺栓、螺母和墊圈。在低壓管道中，通常選用六角頭螺栓進行連接，而中、高壓管道則更適合使用雙頭螺栓（螺柱）。螺母作為螺栓的配套件，分為A型和B型，其中A型螺母一側六角倒圓角，另一側為平面，而B型螺母則兩面均倒圓角。為確保拆卸和檢修的便捷性，螺母的硬度應略低于螺栓或螺柱。同時，螺栓或螺柱的長度也有講究，應在法蘭加墊緊固后，確保露出螺母的長度控制在5mm以內，且不超過兩倍螺距。

通常情況下，法蘭連接螺栓可不必加墊圈。若螺桿上的螺紋稍短，可添加一個墊圈作為長度補償，為后續緊固預留余量，但嚴禁通過疊加墊圈來彌補螺紋長度的不足。此外，法蘭上螺栓孔的數量、直徑以及連接螺栓的具體規格，都需遵循相關法蘭標準，一般而言，法蘭螺栓孔的直徑會比螺栓或螺柱直徑大2～3mm。

02D341F4國標法蘭式四氟全襯蝶閥技術參數法蘭連接與維護

法蘭連接的要點

在法蘭連接中，需注意以下幾點。首先，確保螺栓、螺母和墊圈等緊固件的選擇與使用符合相關標準。其次，要控制螺栓或螺柱的長度，使其在法蘭加墊緊固后，露出螺母的長度不超過5mm且不超過兩倍螺距。此外，墊圈的使用需謹慎，避免通過疊加墊圈來彌補螺紋長度的不足。*后，法蘭上螺栓孔的數量、直徑以及連接螺栓的具體規格，都必須嚴格遵循相關法蘭標準進行設計和選擇。

安裝法蘭蝶閥的步驟如下：

1、在管道中選擇合適的位置安裝法蘭蝶閥，確保閥門操作方便，易于維修。

2、清潔管道兩側的法蘭面，并檢查法蘭面是否平整，如有凹坑或異物應及時清除。

3、將法蘭蝶閥的法蘭盤（盤式閥）或法蘭套（套筒式閥）與管道法蘭面對齊，用螺栓將兩個法蘭緊密地擰在一起。

4、啟動蝶閥，檢查是否靈活，無卡滯現象，同時檢查閥門封面是否緊密，無泄漏。

5、安裝后還需進行試運行，檢查是否正常工作，如閥門漏水或卡滯等問題，應及時調整和維修。

注意事項：

1、安裝前需對法蘭蝶閥及管道進行清潔，確保安裝質量。

2、安裝時要嚴格按照使用說明書的要求進行，否則會影響閥門的使用壽命和效果。

3、安裝加緊螺栓時，要按照一定的順序和力度進行，以免造成閥門變形或損壞。

4、安裝后要做好防護措施，防止閥門受到撞擊或損壞。

法蘭問題及解決方案

法蘭連接不嚴密的可能原因包括：連接的法蘭密封面不平行，導致無法緊密結合；法蘭密封面上存在缺陷，如凹槽、劃痕等，影響密封效果；管道投入使用后，未及時進行法蘭螺栓的二次緊固，使連接變得松動；墊片失效，可能是由于材料選擇不當、墊片過厚被高壓介質刺穿、墊片存在皺紋、裂紋或折斷，以及長期使用導致老化失效。

對于這些問題，我們可以通過以下方法進行解決：對于熱彎法蘭一側的管子進行加工，確保兩國法蘭密封面得以平行；對于深度不超過1mm的凹坑或徑向刮傷，可在車床上進行加工處理；在管道投入使用后，隨著溫度和壓力的升高，應適當再擰緊螺栓，并在運行初期頻繁檢查螺栓的緊固狀況；墊片應定期更換，并確保所選材料適合介質種類和壓力要求，墊片厚度需符合規定，且質量合格；在管道運行初期，應密切關注溫度和壓力的變化，及時采取措施確保法蘭連接的緊密性。
