儲罐自力式氮封裝置操作應用案例

2025-07-07 20:32:09 來源：SH

儲罐自力式氮封裝置操作應用案例

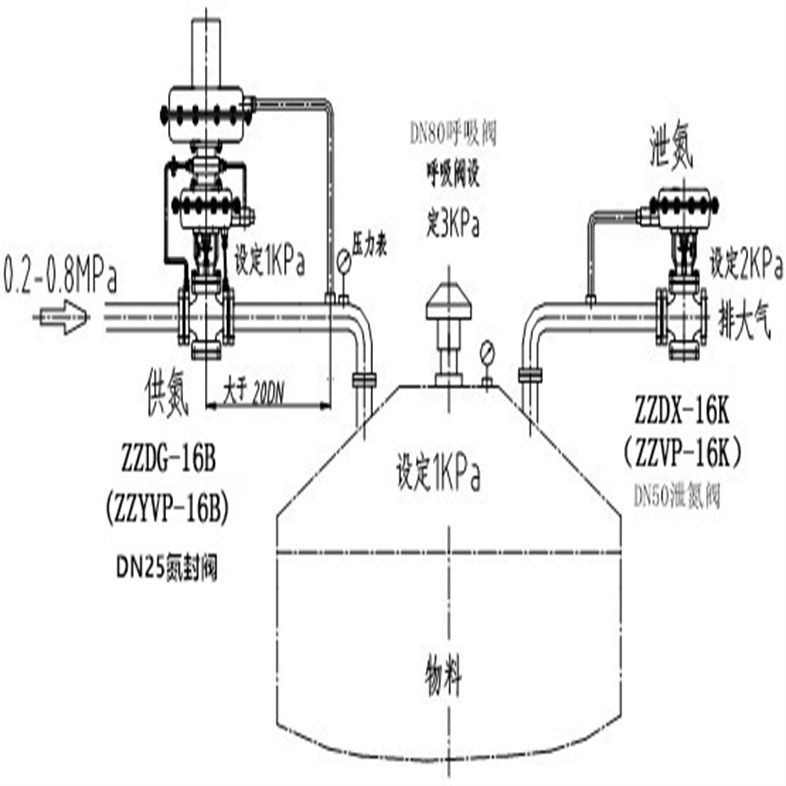

自力式氮封閥(即氮封裝置)主要用于儲罐頂部氮?dú)鈮毫愣ǹ刂疲粤κ降忾y是一種無須外來能源，以彈簧為動力核心利用被調介質自身的壓力來控制閥芯位置變化，達到自動調節和穩定壓力的目的，以保護罐內物料不被氮化及儲罐的安全。該閥由ZZYVP快速泄放閥及ZZV自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。

儲罐自力式氮封裝置操作應用案例工作原理

儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)狻Ｒ蛭赫{(diào)節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

儲罐用氮封閥的工作原理主要基于壓力平衡原理。當儲罐內部壓力降低時，氮封閥會自動打開，允許氮?dú)膺M(jìn)入儲罐以補充壓力；當儲罐內部壓力升高時，氮封閥則會自動關閉，防止氮?dú)膺^(guò)多進入。通過這種方式，氮封閥能夠有效地維持儲罐內部的壓力穩定，防止液體因揮發而損失，同時避免外界空氣進入儲罐導致液體氧化或污染。

二、儲罐自力式氮封裝置操作應用案例的應用領域
儲罐用氮封閥廣泛應用于石油化工、制藥、食品加工、印染、環保等領域。在這些領域中，儲罐通常用于儲存各種液體原料、中間產品或成品。為了確保液體的質量和安全，需要對儲罐內部的氣體環境進行嚴格控制。氮封閥作為一種有效的氣體隔離設備，能夠有效地防止液體揮發、氧化和污染，保證儲罐內部環境的穩定。
三、儲罐自力式氮封裝置操作應用案例的選型考慮

在選用儲罐用氮封閥時，需要綜合考慮以下幾個方面：
1. 儲罐的容積和形狀：不同容積和形狀的儲罐需要不同規格的氮封閥，以確保氮?dú)獾木鶆蚍植己蛪毫Ψ€(wěn)定。
2. 工作壓力和溫度：氮封閥需要能夠承受儲罐內部的工作壓力和溫度，以保證其長期穩定運行。
3. 介質特性：儲罐中儲存的液體介質可能對氮封閥的材質和結構有特殊要求，因此在選型時需要充分考慮介質的特性。
4. 安全性和可靠性：氮封閥作為一種關鍵的安全設備，需要具有高可靠性，能夠在惡劣的工作環境下長期穩定運行。

四、儲罐自力式氮封裝置操作應用案例的維護與管理
為了保證儲罐用氮封閥的正常運行和延長使用壽命，需要對其進行定期的維護與管理。具體措施包括：
1. 定期檢查氮封閥的工作狀態和壓力表讀數，確保其處于正常工作范圍。
2. 定期對氮封閥進行清洗和保養，清除可能存在的雜質和污垢，防止堵塞和磨損。
3. 定期對氮封閥進行密封性測試，確保其密封性能良好，防止氮?dú)庑孤?br> 4. 建立完善的維護和管理制度，明確責任人和操作流程，確保氮封閥的長期穩定運行。
綜上所述，儲罐用氮封閥作為一種重要的工業設備，在維持儲罐內部氣體環境穩定、防止液體揮發、氧化和污染等方面發揮著重要作用。在選用、安裝、使用和維護氮封閥時，需要充分考慮其工作原理、應用領域、選型考慮以及維護與管理等方面的要求，以確保其長期穩定運行和保障生產安全。

儲罐自力式氮封裝置操作應用案例性能特點

1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。

2、氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。

3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。

4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。

5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。

6、氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa高至1000Kpa，比值達高；

7、調節調壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。

儲罐自力式氮封裝置操作應用案例

序號	品名	型號 及規 格	單位	數量	單　價 （元）	金額（元）	閥體材質及其它
1	氮封閥	氮封閥ZZYVP-II DN25 PN10 進口壓力 0.3-0.8 MPA, 出口壓力0.5 KPA	臺	1			304不銹鋼
2	泄壓閥	泄壓閥ZXD-10 DN25 PN10 起跳壓力1.2KPA	臺	1			304不銹鋼

主要技術參數

公稱通徑	20			25	40		50	80		100	150
閥座直徑	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節范圍	0.5～70 20～120 60～400 300～700 500～1000 KPa
公稱壓力PN	1.0、1.6 MPa
被調介質溫度	80、200 ℃
流量特性	快開型
調節精度	≤5%
允許壓降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面積(C㎡)	200				280			400
允許泄漏量	符合ANSIB16.104—1976 IV級
閥蓋形式	標準型 (整體式)
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式	單座型閥芯
流量特性	直線性

儲罐自力式氮封裝置操作應用案例主要外形尺寸

公稱通徑(DN)	20	25	32	40	50	65	80	100	125	150
L	150	160	180	200	230	290	310	350	400	480
H	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H1	330	330	350	350	360	430	440	450	520	650
A	310								400

儲罐是石化企業生產活動中必不可少的設施之一，而氮封則是儲罐的一種重要安全防護措施，特別是用于儲存高危物質的儲罐更是必須配備氮封。那么，如何正確地安裝氮封呢？本文從石化行業規范的角度出發，對儲罐氮封的安裝進行解讀，希望為石化企業提供有益的參考。

二、儲罐自力式氮封裝置操作應用案例安裝前準備工作

在安裝氮封前，必須對儲罐進行必要的準備工作，主要包括以下幾個方面：

1. 檢查儲罐結構、強度等是否符合要求；

2. 清洗儲罐，并徹底清除其中的雜物和雜質；

3. 安裝氮?dú)獬涮罟芎团艢夤埽?/p>

4. 選用合適的泄壓閥并進行安裝；

三、儲罐自力式氮封裝置操作應用案例氮?dú)獬涮詈团懦?/p>

氮?dú)馐莾?chǔ)罐氮封的關鍵，因此氮?dú)獾某涮詈团懦枰浅Ｖ?jǐn)慎。具體方法如下：

1. 進行氣密性檢測，并在儲罐內充入足夠的氮?dú)猓?/p>

2. 將儲罐與氮?dú)庠聪噙B，通過調整氮?dú)饪偭髁亢蛢?chǔ)罐內氮?dú)鈮毫Γ箖?chǔ)罐內氧氣含量達到規定值；

3. 在儲罐內向外排放可能殘留的空氣和雜氣，并在排氣管處給予適當?shù)呐艢馑俾氏拗啤?/p>

四、儲罐自力式氮封裝置操作應用案例氮?dú)饬髁靠刂?/p>

在氮封安裝過程中，精確的氮?dú)饬髁靠刂品浅Ｖ匾饕菫榱丝刂苾?chǔ)罐內氧氣含量。常用的氧氣含量控制方式有以下兩種：

1. 通過氣流計來控制氮?dú)獾牧髁浚?/p>

2. 在儲罐內安裝氧氣檢測器，并控制氮?dú)獾牧髁恳员ＷC氧氣含量遵守石化行業規范。

五、儲罐自力式氮封裝置操作應用案例泄壓閥選用和安裝

泄壓閥是氮封裝置的重要組成部分，其選用和安裝必須遵守石化行業的相關規范。主要包括以下幾個方面：

1. 選擇合適的泄壓閥，包括檢查材質、接口方式、排放能力等參數；

2. 在儲罐的上部安裝泄壓閥，并與氮?dú)饬髁靠刂破飨噙B；

3. 泄壓閥與氮?dú)饬髁靠刂破鞅仨氃谛阅芎统叽绶矫媾浜狭己谩?/p>

六、儲罐自力式氮封裝置操作應用案例總結

本文從石化行業規范的角度出發，對儲罐氮封的安裝進行了詳細的解讀。在儲罐氮封安裝前，需要進行必要的準備工作，包括檢查儲罐結構、清洗儲罐、安裝氮?dú)夤苈泛托箟洪y等。在氮?dú)饬髁靠刂品矫妫枰捎每煽康目刂品椒ā４送猓箟洪y的選用和安裝也是非常重要的環節。只有按照規范進行氮封安裝，才能確保儲罐的安全可靠。

一、氣路檢查

氮封裝設備在使用前需要進行氣路檢查，確保各氣路無漏氣、無松動、無堵塞等問題。具體步驟如下：

1.檢查氮?dú)庠词欠裾！４蜷_(kāi)氮?dú)庠礆忾y，在表上通過兩個壓力表測量氮?dú)膺M(jìn)口壓力和出口壓力是否正常。

2.檢查管道連接是否牢固。逐一檢查設備上的各個氣路管子是否有松動現象，并及時緊固。

3.檢查觸發裝置是否正常。通過觸發裝置來確定設備的運行狀態是否正常。

二、壓力控制

氮封裝設備的壓力控制對于封裝過程至關重要。調試時需要注意以下幾點：

1.調整壓力控制閥門使氮?dú)鈮毫︔^低的情況下保持恒定不變。

2.調整封裝頭上的壓力控制裝置，使其能夠?qū)Ω黜?xiàng)參數進行精確調控。

三、泄漏檢查

實際運行中，有時候會出現氣路泄漏的情況。為了避免出現封裝不完整的情況，調試過程中需要進行泄漏檢查，具體步驟如下：

1.關閉設備的氮?dú)膺M(jìn)口閥門，通過閥門管道連接和控制面板上的氣路連接，檢查各氣路是否泄漏。
