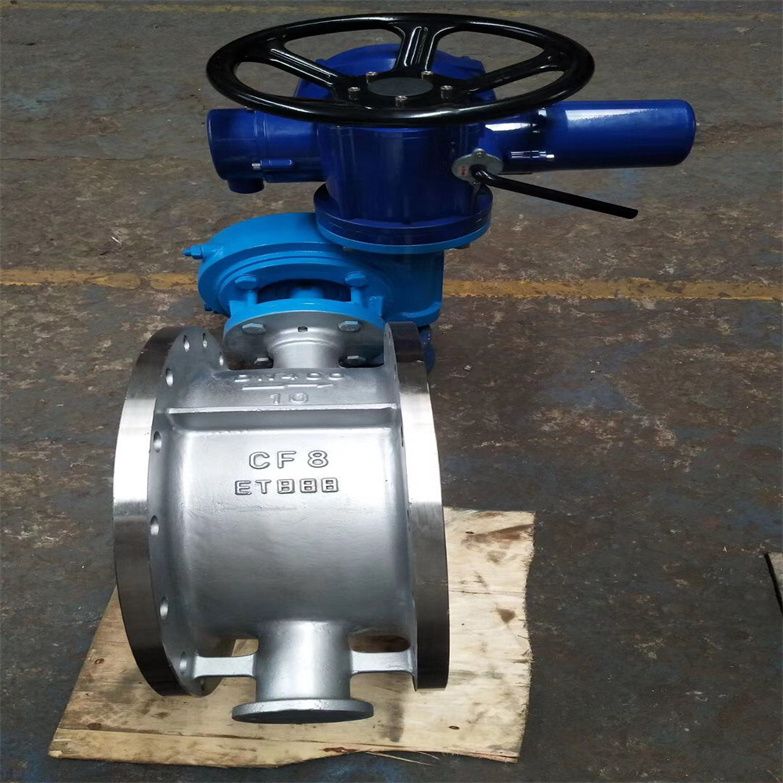

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南

采用精密的U形彈性密封圈及三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

電動硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，電動硬密封蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。電動硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長.

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南產品特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.工作環境：
3.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
4.相對溫度：≤90%(25℃時）
5.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
6 防護等級：戶外型和防爆型為IP55（可訂制IP67）。
7. 工作制：為短時10分鐘（可訂制30分鐘）。


電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南主要技術參數

主要零部件材料

采用標準

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南技術參數

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南主要零部件材料

執行標準

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南偏心原理及密封形式

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南外形結構圖

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南主要外形尺寸

法蘭蝶閥是指連接方式為法蘭連接的碟閥。法蘭蝶閥的安裝方法有別于夾式碟閥。法蘭蝶閥自帶法蘭。安裝中，閥體上的法蘭可以直接用螺栓與管道法蘭連接，無需專門配置法蘭片。法蘭蝶閥生產廠家提示安裝法蘭蝶閥需要注意以下幾點:法蘭蝶閥的安裝方法，安裝中，碟閥體法蘭與管道上法蘭的端面應平行，不得歪斜，否則法蘭連接處可能會因螺栓扭緊而泄漏。在管道上安裝法蘭蝶閥時，應在管路兩邊法蘭和閥體法蘭之間加一個墊片，但不能使用雙墊片。扭緊螺栓時要對稱進行，兩邊法蘭連接各螺栓的扭緊力應均勻一致。

安裝的質量好壞，直接影響以后閥門的使用，因此，應引進施工單位及生產單位的高度重視。閥門的安裝應按照閥門使用說明書和有關規定進行。施工過程中要認真檢查，精心施工。閥門安裝前，應試壓合格后才進行安裝，仔細檢查閥門的規格、型號是否與圖紙相符，檢查閥門各零件是否完好，啟閉閥門是否轉動靈活自如，密封面有無損傷等，確認無誤后，即可進行安裝。

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南安裝前應完成以下工作：

1、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）

2、檢查閥門通道及密封面是否有雜物，并及時清除；

3、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

4、多層次金屬硬密封電動蝶閥、鑄鋼軟密封電動蝶閥配標準法蘭，DN200口徑以上中線軟密封對夾式電動蝶閥必須配法蘭；

5、安裝、調試人員要仔細閱讀使用說明書和氣動、電動執行器等說明書，嚴格按說明書、接線圖進行安裝、操作、調試及接線；

6、用戶要求試壓時，務*兩端法蘭對夾裝好或在閥門試壓臺試壓；

7、電動蝶閥在安裝之前，處于關閉狀態為宜，焊接時應將閥門通道用蓋板擋住；防止顆粒、雜物搓傷密封面。

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南注：

1、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
2、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
3、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

安裝中，應先在蝶閥上安裝定位孔螺栓，并在中間固定碟閥位置。此外，在擰緊法蘭螺栓時，應對稱更替擰緊，螺栓不應依次獨立擰緊。法蘭式碟閥包含軟密封法蘭蝶閥和硬密封法蘭蝶閥。一般軟密封蝶閥適用介質有淡水、廢水、海水、氣體、蒸汽等弱酸弱堿介質。硬密封蝶閥適用介質有水、弱酸堿、氣體、蒸汽、油品等有腐蝕性的流體介質。與夾碟閥相比，法蘭蝶閥具有更好的密封性能，更適合大口徑閥。可是維護成本價格也會更高。法蘭式碟閥構造較長，占用較大的管道安裝空間。蝶閥生產廠家推薦卡斯比閘閥，蝶閥生產廠家，法蘭蝶閥和對夾蝶閥更是卡斯比蝶閥生產廠家的主打特色閥門產品，在同類競品中，更具有品質和價格優勢。

電動三偏心多層次金屬硬密封法蘭式蝶閥選型指南管道安裝說明書及安裝施工規范

1.先將法蘭焊接到管道上并且冷卻至環境溫度后，才可將閥門安裝到法蘭上。否則焊接產生的高溫會影響彈性閥座的性能。

2. 焊接法蘭的邊緣必須用車床加工到表面平滑為止以避免在閥門安裝過程中傷及彈性閥座。法蘭表面必須完全不受損壞不發生變形，清除所有污垢粉塵和異物，避免閥門及法蘭接口發生液體泄漏。

3. 清潔法蘭及管道內腔以徹底清除焊接產生的濺落物、剝落的水垢和其他留下的異物。

4. 在閥門之間安裝管道時，精確地對準上下水管道的中心對于無故障操作至關重要。圖 1 所示的不精確中心點必須避免。

5. 安裝閥門時將管道下方的定位螺栓定在同一高度起到支撐作用，并調節法蘭之間的距離直至閥體兩側相距6-10毫米左右。切記此處閥門只能從關閉位置打開到10°的位置。

6. 將兩個螺栓插入閥門的下側導桿中，然后仔細安裝，使法蘭表面不會損傷彈性閥座。(見圖2)

7. 然后將另外兩個螺栓置入閥門上方的導桿中，確保在管道和閥門之間準確的中心定位。

8. 開啟閥門三次以檢查閥板和法蘭的接觸之間是否有不暢。

9. 移去定位螺栓，將所有螺栓放在閥體四周進行交替對角緊固(見圖3 圖4)，直到法蘭觸到閥體為止。請參考以下表格以獲得推薦的扭矩值。

10.安裝執行機構時為閥門提供一個支撐以避免閥門頸的扭曲并減少閥門和管道之間的磨擦。

11.不要踩踏在閥門頸或閥門手輪上。

12.不要顛倒安裝DN350或更大型號的閥門。

13.不要在止回閥或泵上直接安裝蝶閥，這樣在接觸閥板時可能會造成損壞。

14.不要在彎頭和漸縮管的下游一側安裝閥門，或在流速變化時校準閥門。發生這種情況，建議在大約10倍于閥門公稱直徑的距離之外安裝閥門。

15.安裝閥門需要考慮到哪個閥板會在輸送液體過程中經受流速和壓力的變化。
