J41H法蘭截止閥技術規范
2025-07-11 18:07:18 來源:SHJ41H法蘭截止閥技術規范

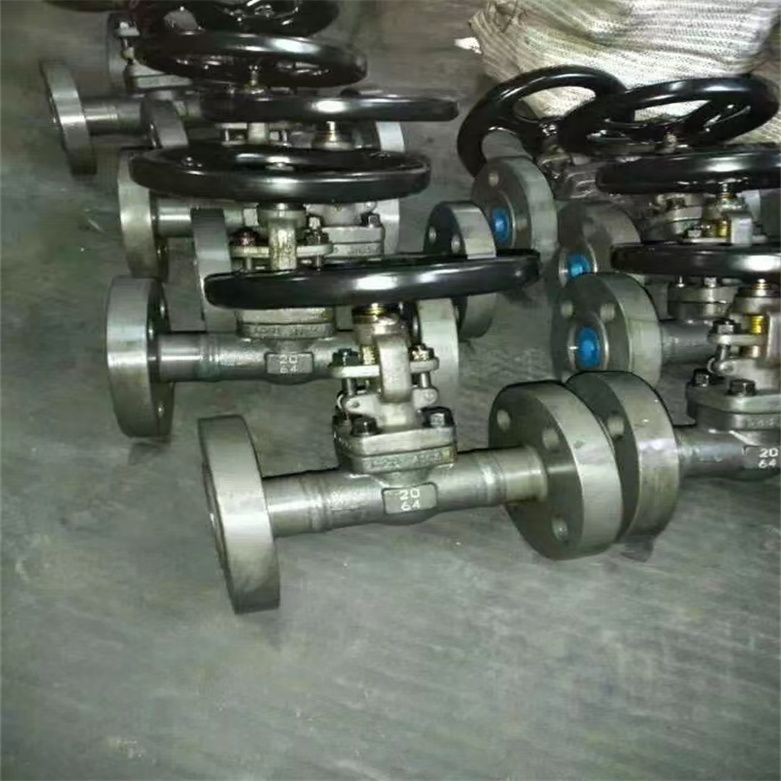

J41H法蘭截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
手動法蘭式截止閥安裝細節 若是將法蘭截止閥安裝在室外,那么要注意需要對其進行加裝一定的防護措施。例如在露天環境下安裝的法蘭截止閥需求有一定的防風沙和擋雨的設施,耐高溫性能較差材質的法蘭截止閥需要加裝阻擋陽光直射的設施。
若是安裝在溫度較低的環境下,則需要考慮法蘭截止閥的材料。若是材料不耐低溫,則可以考慮換成性能類似但耐低溫能力更強的其他閥門。而在高溫環境下,可以參照低溫環境的做法,但需要注意的是,若是溫度不是很高,可以采取一定的通風散熱方法來對其進行保護。
J41H法蘭截止閥技術規范產品特點:
1、法蘭截止閥結構*、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度,顯著降低了噪音和振動,提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上,介質從下往上流。
3、DN250以上采用*多密封,雙支架,采用導向運動(能提高抗水錘沖擊)、介質從上方進入,較好解決了大口徑截止閥啟閉力矩大,密封無法關嚴,填料室跑冒,有力提高了閥門各項性能與使用范圍。("關"的力矩是普通閥門的10%"開"的力矩是普通閥門的3%)。
4、法蘭適用于各類腐蝕性介質的管道上,有良好的防腐蝕性和足夠的強度。
5、法蘭截止閥適用于耐高溫的蒸汽、油品管道上,具有耐高溫特點。
手動法蘭式截止閥安裝細節
在設計上采用低進高出結構的法蘭截止閥是不能倒裝的,原因在于其閥桿出無設置倒密封結構,且閥桿也沒做特殊的處理。若是倒裝,在使用的過程中就會很容易出現填料的加工缺陷,而后導致填料泄漏沖蝕。若是填料處發生泄漏,這種泄漏是無法通過壓緊進行密封的,之后會演變成很嚴重的外漏事故。
J41H法蘭截止閥技術規范產品特點
1、結構簡單,制造和維修比較方便
2、工作行程小,啟閉時間短
3、密封性好,密封面間磨擦力小,壽命較長J41H法蘭截止閥技術規范執行標準
設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗 GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092 性能參數
型號 J41H-16C~160C J41Y-16C~160C J41W-16P~160P 工作壓力(MPa) 1.6~16.0 適用溫度(℃) ≤425 ≤150 適用介質 水、蒸汽、油品 弱腐蝕性介質 材料 閥體、閥蓋 碳素鋼 鉻鎳鈦不銹鋼 閥桿 鉻不銹鋼 鉻鎳鈦不銹鋼 密封面 堆焊鐵基合金 堆焊硬基合金 本體材料 填料 石棉石墨、柔性石墨、聚四氟乙烯 壓力試驗MPa
公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0 強度試驗 2.4 3.8 6.0 9.6 15.0 24.0 水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0 上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0 氣密封試驗 0.4-0.7 主要零件材料及性能
體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質 WCB 2Cr13 13Cr
STL
本體材料
尼龍增強柔性石墨
1Crl3/柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti柔性石墨
增強柔性石墨
SFB-260
SFP-260≤425 水、蒸汽、油品 WC1 38CrMoAI
25Cr2MoV≤450 WC6 ≤540 WC9 ≤570 ZGCr5Mo ≤540 ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類 ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類 J41H法蘭截止閥技術規范外形結構圖
J41H法蘭截止閥技術規范主要外形尺寸PN l.6MPa
1.6MPa DN L D D1 D2 b n-Φd H D0 凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I10 130 90 60 40 14 4-Φ14 198 120 15 130 95 65 45 14 4-Φ14 218 120 20 150 105 75 55 14 4-Φ14 258 140 25 160 115 85 65 14 4-Φ14 275 140 32 180 135 100 78 16 4-Φ18 280 160 40 200 145 110 85 16 4-Φ18 330 180 50 230 160 125 100 16 4-Φ18 350 200 65 290 180 145 120 18 4-Φ18 370 280 80 310 195 160 135 20 8-Φ18 400 280 100 350 215 180 155 20 8-Φ18 415 320 125 400 245 210 185 22 8-Φ18 460 360 150 480 280 240 210 24 8-Φ23 510 450 200 600 335 295 265 26 12-Φ23 710 500 250 650 405 335 320 30 12-Φ25 786 550 300 750 460 410 375 30 12-Φ25 925 600 主要外形尺寸PN 2.5MPa
2.5MPa DN L D D1 D2 b n-Φd H D0 凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
25C
25P
25R
25I10 130 90 60 40 16 4-Φ14 198 120 15 130 95 65 45 16 4-Φ14 218 120 20 150 105 75 55 16 4-Φ14 258 140 25 160 115 85 65 16 4-Φ14 275 140 32 180 135 100 78 18 4-Φ18 280 160 40 200 145 110 85 18 4-Φ18 330 180 50 230 160 125 100 20 4-Φ18 350 200 65 290 180 145 125 22 8-Φ18 400 280 80 310 195 160 135 22 8-Φ18 355 280 100 350 230 190 160 24 8-Φ23 415 320 125 400 270 220 188 28 8-Φ25 460 360 150 480 300 250 218 30 8-Φ25 510 450 200 600 360 310 278 34 12-Φ25 710 500 250 622 425 370 332 36 12-Φ30 786 550 300 698 485 430 390 40 16-Φ30 925 600 主要外形尺寸PN 4.0MPa
4.0MPa DN L D D1 D2 D6 b n-Φd H D0 凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I10 130 90 60 41 35 14 4-Φ14 198 120 15 130 95 65 45 40 16 4-Φ14 233 120 20 150 105 75 55 51 16 4-Φ14 295 140 25 160 115 85 65 58 16 4-Φ14 285 160 32 180 135 100 78 66 18 4-Φ18 302 160 40 200 145 110 85 76 18 4-Φ18 355 200 50 230 160 125 100 88 20 4-Φ18 373 200 65 290 180 145 120 110 22 8-Φ18 408 280 80 310 195 160 135 121 22 8-Φ18 436 280 100 350 230 190 160 150 24 8-Φ23 480 320 125 4001 270 220 188 176 28 8-Φ25 588 360 150 480 300 250 218 204 30 8-Φ25 611 400 200 600 375 320 282 260 38 12-Φ30 720 400 主要外形尺寸PN 6.4MPa
6.4MPa DN L D D1 D2 D6 b n-Φd H D0 凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I15 170 105 75 55 40 18 4-14Φ 195 400 20 190 125 90 68 51 20 4-Φ18 228 160 25 210 135 100 78 58 22 4-Φ18 275 180 32 230 150 110 82 66 24 4-Φ23 325 200 40 260 165 125 95 76 24 4-Φ23 360 240 50 300 175 135 105 88 26 4-Φ23 410 280 65 340 200 160 130 110 28 8-Φ23 450 320 80 380 210 170 140 121 30 8-Φ23 485 360 100 430 250 200 168 150 32 8-Φ25 537 400 125 500 295 240 202 176 36 8-Φ30 631 400 150 550 340 280 240 204 38 8-Φ34 646 450 200 650 405 345 300 260 44 12-Φ34 813 500 主要外形尺寸PN 10.0MPa
10.0MPa DN L D D1 D2 D6 b n-Φd H D0 凹凸法蘭
MFM
J41H
J41Y
J41W
100
100P
100R
100I10 170 100 70 50 35 20 4-Φ14 198 140 15 170 105 75 55 40 20 4-Φ14 202 140 20 190 125 90 68 51 22 4-Φ18 228 160 25 210 135 100 78 58 24 4-Φ18 250 180 32 230 150 110 82 66 24 4-Φ23 326 200 40 260 165 125 95 76 26 4-Φ23 360 240 50 300 195 145 112 88 28 4-Φ25 414 280 65 340 220 170 138 110 32 8-Φ25 434 320 80 380 230 1810 148 121 34 8-Φ25 547 360 100 430 265 210 172 150 38 8-Φ30 621 400 125 500 310 250 210 176 42 8-Φ34 732 400 150 550 350 290 250 204 46 12-Φ34 840 450 主要外形尺寸PN 16.0MPa
16.0MPa DN L D D1 D2 D6 b n-Φd H D0 凹凸法蘭
MFM
J41H
J41Y
J41W
160
160P
160R
160I200 65 430 360 312 260 54 12-Φ41 925 500 15 170 110 75 52 40 24 4-Φ18 148 140 20 190 130 90 62 51 26 4-Φ23 158 160 25 210 140 100 72 58 28 4-Φ23 175 180 32 230 165 115 85 66 30 4-Φ25 200 200 40 260 175 125 92 76 32 4-Φ27 231 240 50 300 215 165 132 88 36 8-Φ25 262 280 65 340 245 190 152 110 44 8-Φ30 303 320 80 380 260 205 168 121 46 8-Φ30 341 360 100 430 300 240 200 150 48 8-Φ34 485 400 法蘭,這一管件連接中的重要組件,通過螺栓的緊固作用,使得兩個法蘭緊密相連。其間,襯墊扮演著密封的角色,確保連接的穩固性。法蘭管件,即帶有法蘭的管件,其制造方式多樣,既可澆鑄而成,也可通過螺紋連接或焊接構建。法蘭連接,這一可拆連接方式,由法蘭、墊片及螺栓螺母共同組成。當螺母擰緊時,墊片在比壓作用下產生變形,填補密封面的凹凸不平,從而實現嚴密不漏的連接。
根據所連接的部件不同,法蘭可分為容器法蘭和管法蘭;而從結構型式上劃分,則有整體法蘭、活套法蘭和螺紋法蘭。其中,整體法蘭包括平焊法蘭和對焊法蘭。平焊法蘭適用于壓力較低的場合,而對焊法蘭,因其較高的剛性,則適用于壓力和溫度均較高的環境。
此外,墊片作為連接中的關鍵部件,其材質和形狀對連接的密封性有著直接影響。墊片通常由能產生塑性變形的材料制成,如石棉橡膠板、聚乙烯板等,也可以是金屬包墊片或纏繞式墊片。不同的墊片材料適用于不同的溫度和壓力范圍,例如普通橡膠墊片適用于溫度低于120℃的場合,而耐酸石棉板則常用于一般的腐蝕性介質。
在安裝過程中,需根據不同的壓力和直徑選擇適當的法蘭連接方式。低壓小直徑的管件可采用螺紋連接或卡套法蘭,而高壓和低壓大直徑的管件則主要使用焊接法蘭。同時,不同壓力等級的法蘭盤在厚度、螺栓直徑以及數量上都有嚴格的要求,以確保連接的可靠性和安全性。
1. J41H法蘭截止閥技術規范裝配流程
(1)在裝配法蘭之前,務必清潔法蘭表面,特別是密封面,以確保連接的密封性和可靠性。
(2)對于平焊法蘭的裝配,需將管端插入法蘭內徑厚度的2/3,然后進行初步的點焊固定。在水平管道上,應首先從上方進行點焊,并利用90°角尺從不同方向檢查和校正法蘭的位置,確保其密封面垂直于管子中心線。確認無誤后,再點焊下方的第二個點。
(3)接著,使用90°角尺從左右兩側檢查并校正法蘭的位置。在確認位置合格后,依次點焊第三、第四個點,從而完成法蘭的點焊固定工作。
(4)對于成對法蘭的裝配,應確保后安裝的法蘭螺栓孔與已固定的法蘭螺栓孔相對準,并保持平行,其偏差不得超過法蘭外徑的1.5‰,且不得大于2mm。
(5)在選擇與設備或閥件配套的法蘭時,需特別留意原設備或閥件的法蘭與管子所用的法蘭連接尺寸是否一致,以確保連接的兼容性和正確性。
2. 常用的軟墊片材料
在法蘭裝配中,橡膠板及橡膠石棉板是兩種常用的軟墊片材料。
2.1 工業橡膠板
通常所說的橡膠板,特指工業用橡膠板,也被稱為工業用硫化橡膠板或橡膠平板。這種材料在法蘭裝配中扮演著重要的角色。
2.2 橡膠石棉板
橡膠石棉板,亦被稱為石棉橡膠板,常被用作設備和管道法蘭連接的密封面墊片。它能夠適應各種介質,如水、蒸汽、空氣、燃氣、氨、堿液以及油品等,確保連接的緊密性和可靠性。
3. 法蘭緊固件
法蘭緊固件主要包括螺栓、螺母和墊圈,它們用于連接法蘭。在低壓管道中,通常采用六角頭螺栓;而對于中、高壓管道,則應選用雙頭螺栓(螺柱)以確保連接的穩固性。螺母有A型和B型之分,其中A型螺母在一側六角上倒角,另一側為平面,而B型螺母兩側均需倒角。為避免螺母損壞螺栓上的螺紋并確保長期使用的穩固性,螺母的硬度應略低于螺栓或螺柱。此外,螺栓或螺柱的長度也有嚴格規定,緊固后應露出螺母5mm以內,且不超過兩倍螺距。通常,法蘭連接螺栓無需加墊圈。若螺桿螺紋稍短,可添加一個墊圈作為長度補償,為后續緊固預留余量,但嚴禁通過疊加墊圈來彌補螺紋長度的不足。需注意,法蘭上螺栓孔的數量、直徑以及連接螺栓的規格,都需嚴格遵循相關法蘭標準,一般而言,螺栓孔直徑比螺栓或螺柱直徑大2~3mm。
4. 法蘭的連接
在法蘭的連接過程中,需遵循一系列的操作規范。首先,應確保法蘭保持同一軸線,其螺栓孔中心偏差不得超過孔徑的5%,以保證螺栓能夠自由穿入。所有連接螺栓都應采用同一規格,安裝方向需保持一致,并在擰緊時進行對稱均勻的操作。
此外,還需注意墊圈的使用。不得使用厚度不等的斜墊圈來彌補法蘭的不平行度,同時也要避免使用雙層墊圈。當大口徑墊圈需要拼接時,應采用斜口搭接或迷宮形式,而非平口對接。
為便于裝拆法蘭和緊固螺栓,法蘭平面距支架和墻面的距離不應小于200mm。在擰緊螺栓的過程中,應遵循對稱交叉的順序,以確保墊片能夠均勻受力。
對于特殊情況,如不銹鋼、合金鋼螺栓和螺母的使用,或管道設計溫度超出一定范圍,又或是露天裝置和存在大氣腐蝕或腐蝕性介質的情況,都應在螺栓、螺母上涂以二硫化鉬、石墨機油或石墨粉,以便于日后的拆卸操作。
同時,使用銅、鋁、軟鋼等金屬墊片時,需在安裝前進行退火處理。對于高溫或低溫管道的法蘭連接螺栓,在試運時需按特定規定進行熱緊或冷緊操作,并確保緊固適度、安全可靠。此外,法蘭連接處不允許直接埋地,如有必要埋設,則需采取適當的防腐蝕措施。
5. 法蘭的維修
長期使用的管道可能導致墊片泄漏,此時更換墊片會遇到法蘭難以張開的問題。為解決這一問題,可以采用自制的簡易工具(如圖所示)來強力撐開兩片法蘭。然而,這只是應急措施,真正的解決方法在于預防和定期維護。
5.2 消除方法
針對上述可能影響法蘭密封性的問題,有相應的解決方法。首先,如果兩個法蘭的密封面不平行,可以通過熱彎法蘭一側的管子來調整,使兩國法蘭密封面恢復平行。其次,若法蘭密封面上存在缺陷,如深度不超過1mm的凹坑或徑向刮傷,可以在車床上進行加工修復;對于深度超過1mm的缺陷,需先清理缺陷表面,然后用電焊進行焊補,并用手銼清理、刮平或磨平。此外,在管道投入運行后,應適時進行法蘭螺栓的二次緊固,特別是在運行后的*初幾天,需經常檢查螺栓的緊固情況。同時,墊片的更換也是必不可少的,應選用符合介質種類和壓力要求的墊片材料,并確保墊片的厚度和質量符合規定。定期更換新墊片也是預防泄漏的重要措施。
