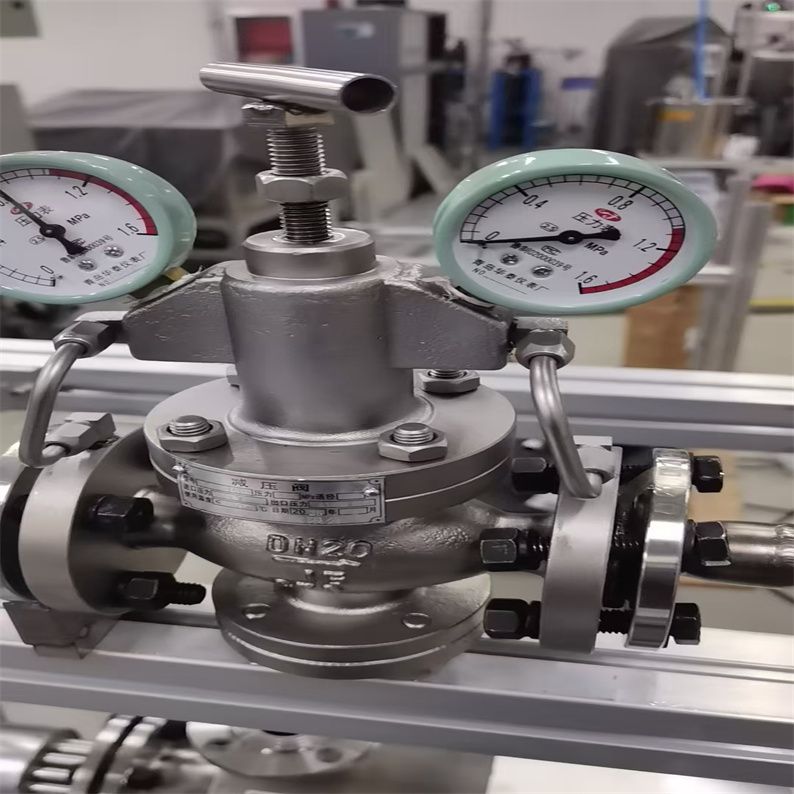

YK43X先導活塞式空氣減壓閥應用案例

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

YK43X先導活塞式空氣減壓閥應用案例產品作用

本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。其實先導式減壓閥是一種在工業控制系統中廣泛使用的壓力控制閥門，它通過精細調節流體壓力來確保系統中的壓力穩定。認為這種閥門的工作原理結合了主閥和先導閥的協同作用，以實現對流體壓力的精確控制。

一、先導式減壓閥的基本結構

先導式減壓閥主要由以下部分組成：

1. 主閥：包括閥體、主閥芯、主閥座和主彈簧。主閥芯通過其上下移動來控制流體通過閥門的流量，從而調節壓力。

2. 先導閥：由先導閥芯、先導閥座、膜片、先導彈簧和調節彈簧組成。先導閥的作用是感應下游壓力的變化，并將其轉換為對主閥的控制信號。

3. 膜片：感應下游壓力變化，將壓力變化轉換為對先導閥的控制力。

4. 調節彈簧：通過調節彈簧的壓縮量，可以設定出口壓力。

二、YK43X先導活塞式空氣減壓閥應用案例工作原理

先導式減壓閥的工作原理可以分為以下幾個步驟：

1. 進口壓力作用：流體通過進口進入閥門，作用于主閥芯和先導閥芯。

2. 壓力感應：膜片感應下游（出口側）的壓力變化，當出口壓力低于設定值時，膜片會向下移動。

3. 先導閥開啟：膜片的移動導致先導閥開啟，流體進入主閥芯上方的腔室。

5. 壓力平衡：當出口壓力達到設定值時，膜片的感應力與調節彈簧的力達到平衡，先導閥和主閥均達到穩定狀態，流體通過閥門的壓力得到穩定。

三、YK43X先導活塞式空氣減壓閥應用案例先導式減壓閥的特點

1. 精確控制：通過先導閥的精確感應和控制，先導式減壓閥可以實現對壓力的精細調節。

2. 響應速度快：由于先導閥的快速響應，先導式減壓閥能夠迅速對下游壓力變化做出反應。

3. 控制范圍廣：通過調節調節彈簧，可以實現不同壓力范圍內的控制。

4. 高可靠性：結構設計合理，材料選用質量高，使得先導式減壓閥能夠在惡劣的工作環境下長時間穩定運行。

四、YK43X先導活塞式空氣減壓閥應用案例應用案例分析

在石油化工行業中，先導式減壓閥常用于蒸汽管路，起到減壓穩壓作用。例如，YK43F-63C先導活塞式高壓氣體減壓閥，主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體的減壓穩壓。這種減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

YK43X先導活塞式空氣減壓閥應用案例結語

先導式減壓閥以其精確的壓力控制、快速的響應速度和高可靠性，在工業自動化領域中發揮著重要作用。隨著技術的不斷進步，先導式減壓閥的設計和制造也在不斷優化，以滿足更高的工業需求。

YK43X先導活塞式空氣減壓閥應用案例

YK43X先導活塞式空氣減壓閥應用案例減壓閥流量系數(Cv)

主要零件材料

YK43X先導活塞式空氣減壓閥應用案例外形結構圖

YK43X先導活塞式空氣減壓閥應用案例外形尺寸(PN1.6-4.0)單位：mm

YK43X先導活塞式空氣減壓閥應用案例外形尺寸(PN6.4-16.0) 單位：mm

“減壓閥”是一種用于控制流體壓力的裝置，其作用在于確保流體在系統中的壓力維持在設定范圍內。當流體壓力超過設定值時，減壓閥會通過調節開度來降低壓力，從而保護系統免受過壓損傷。

NO.1減壓閥的定義與重要性

減壓閥，又被稱為低壓閥，與中壓閥相對，其標準名稱為家用瓶裝液化石油氣減壓器。這種裝置廣泛應用于千家萬戶，與我們的生命安全緊密相連。值得注意的是，減壓閥的使用壽命有限，通常為三年至五年。其主要功能在于通過調節，將進口壓力降低至所需的出口壓力，并利用介質自身的能量，使出口壓力保持穩定。

NO.2鋼瓶出氣口安裝減壓閥的必要性

在鋼瓶的出氣口處安裝減壓閥，其核心作用在于對液化石油氣進行減壓氣化，使其轉變為氣體狀態。隨后，這些氣體通過膠管被傳輸至燃氣爐具進行燃燒。此外，減壓閥還能有效限制氣體出氣的壓力大小，從而防止因壓力過大而導致的膠管破裂，確保液化氣的使用安全并控制其額定壓力。

NO.3密封膠圈的不可或缺性

密封膠圈在液化氣的使用過程中扮演著至關重要的角色，它負責防止液化氣的泄漏。每當更換液化氣鋼瓶時，我們都需要仔細檢查密封膠圈的狀態，包括其完整性、緊固程度以及是否存在脫落現象。一旦發現密封膠圈出現開裂、松動或脫落，必須立即進行更換，以確保液化氣的使用安全。

NO.4減壓閥的安裝步驟

在安裝減壓閥時，我們首先需要確保液化氣鋼瓶的閥門已經關閉。接下來，將減壓閥水平連接到鋼瓶的出氣口，并逆時針方向（牙反轉）旋轉減壓閥的轉動輪以擰緊連接。*后，將另一端連接上膠管，并確保卡扣已牢固扣緊。這樣，我們就完成了減壓閥的安裝。

NO.5安裝要點

在安裝減壓閥時，我們需要注意幾個關鍵點以確保安裝的正確性和安全性。首先，要確保減壓閥進氣口的清潔，防止污物進入導致供氣不足。其次，不可忽視減壓閥上的密封圈，它對于確保系統的密封性至關重要。*后，還需檢查減壓閥進氣口內的金屬濾網是否完好，以有效阻擋雜質進入減壓閥中。遵循這些要點，我們將能夠順利完成減壓閥的安裝工作。

YK43X先導活塞式空氣減壓閥應用案例安裝說明

①為了操作和維護方便，該氣體減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氣體減壓閥休上所示箭頭的方向一致。
③為了防止氣體減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

減壓閥的安裝需要嚴格按照規范進行，以確保其正常工作和系統安全，以下是減壓閥安裝的具體步驟和要點：

YK43X先導活塞式空氣減壓閥應用案例安裝前準備

檢查閥門：檢查減壓閥的型號、規格是否與設計要求相符，外觀有無損壞、變形等缺陷，閥門的操作機構是否靈活，密封性能是否良好。

清理管道：用壓縮空氣或水對管道進行吹掃，清除管道內的雜物、鐵銹、泥沙等，防止其進入減壓閥，影響閥門的正常工作。

YK43X先導活塞式空氣減壓閥應用案例安裝位置選擇

水平安裝：減壓閥一般應安裝在水平管道上，閥蓋應向上，便于操作和維修。特殊情況下需要垂直安裝時，需選擇適合垂直安裝的減壓閥，并確保安裝牢固。

便于檢修：安裝位置應便于檢修人員進行操作和維護，周圍應留有足夠的空間，一般要求閥門兩側至少留出 300mm 的空間。

遠離振動源：避免將減壓閥安裝在振動較大的設備或管道附近，防止振動影響減壓閥的性能和使用壽命。

注意流向：按照減壓閥閥體上標注的介質流向箭頭安裝，確保介質流動方向與箭頭方向一致，不得裝反。

YK43X先導活塞式空氣減壓閥應用案例管道連接

螺紋連接：對于小口徑的減壓閥，若采用螺紋連接，應在螺紋上涂抹適量的密封膠或纏繞生料帶，然后將減壓閥旋入管道接口，注意旋緊力度，避免損壞螺紋。

法蘭連接：大口徑的減壓閥通常采用法蘭連接。安裝時，先將法蘭盤分別固定在管道和減壓閥的接口上，確保法蘭面平整、無變形，然后在兩法蘭之間放置合適的墊片，均勻地擰緊法蘭螺栓。

焊接連接：部分減壓閥可采用焊接連接方式。焊接前，需將管道和減壓閥的焊接接口清理干凈，調整好位置，采用合適的焊接工藝進行焊接，確保焊接質量，避免出現焊縫泄漏等問題。

YK43X先導活塞式空氣減壓閥應用案例附件安裝

安裝過濾器：在減壓閥的進口端安裝過濾器，以去除介質中的雜質，防止雜質堵塞減壓閥的閥芯或影響密封性能。過濾器的過濾精度應根據介質的情況和減壓閥的要求來選擇。

安裝壓力表：在減壓閥的進口和出口管道上分別安裝壓力表，以便實時監測減壓閥前后的壓力變化，為調試和運行提供依據。

安裝旁通管道：根據需要安裝旁通管道和旁通閥，在減壓閥出現故障或需要檢修時，可通過旁通管道維持系統的正常運行。

調試與檢查

調試：安裝完成后，緩慢打開進口閥門，使介質逐漸進入減壓閥，觀察減壓閥的工作情況，調節減壓閥的調節旋鈕，使出口壓力達到設定值。

檢查：檢查減壓閥及管道連接處是否有泄漏現象，可采用肥皂水等進行涂抹檢查。同時，檢查減壓閥的工作是否正常，壓力調節是否靈敏、穩定。
