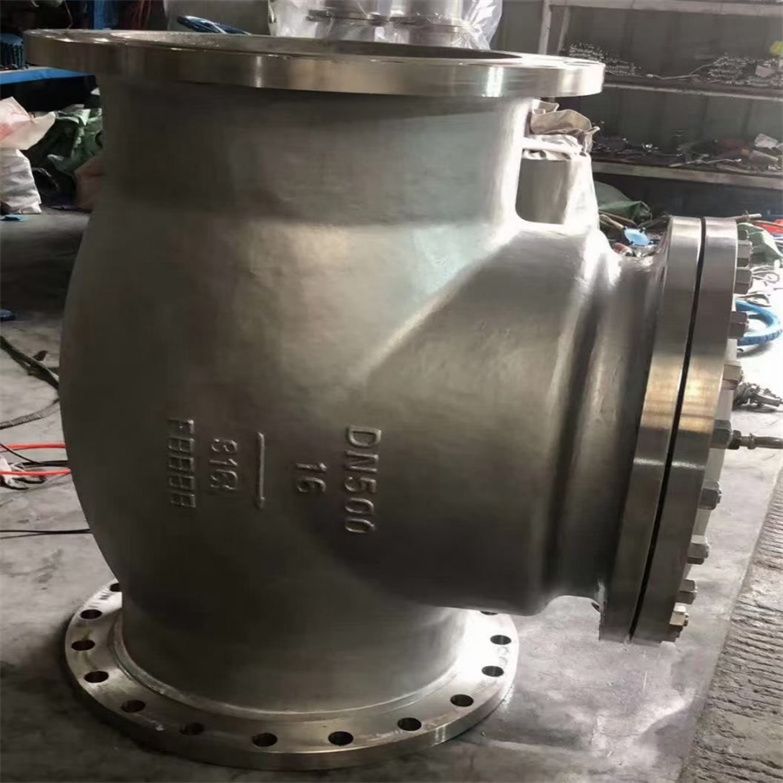

一、H44Y旋啟式止回閥使用案例適用范圍

閥門類型與尺寸范圍：GB/T 13932 - 1992 標準適用于公稱壓力 PN0.25 - PN4.0、公稱尺寸 DN50 - DN1800 的通用閥門鐵制旋啟式止回閥。這個范圍明確了該標準所針對的止回閥在工業管道系統中的適用規格，涵蓋了較寬的尺寸和壓力范圍，能滿足多種工況需求。

介質條件：主要用于輸送水、蒸汽、油品等非腐蝕性或弱腐蝕性的液體和氣體介質。不過，對于一些特殊的腐蝕性介質，可能需要特殊的防腐處理或材料選擇來滿足使用要求。

H44W旋啟式止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。

結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

二、H44Y旋啟式止回閥使用案例引用標準

該標準引用了多個相關標準，如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（通用閥門 標志）等。這些引用標準為鐵制旋啟式止回閥在尺寸規格、壓力等級標識、標志等多個方面提供了基礎依據，保證了本標準與其他標準體系的協調一致。

三、H44Y旋啟式止回閥使用案例術語和定義

對旋啟式止回閥相關的術語進行明確，例如 “旋啟式止回閥”（閥瓣圍繞閥座外的銷軸旋轉來實現阻止介質倒流的閥門）等。準確的術語定義有助于在行業內進行統一的交流，避免因概念模糊而產生誤解。

四、H44Y旋啟式止回閥使用案例結構形式

閥體結構：閥體通常采用鑄鐵制造，其形狀和內部結構設計應保證足夠的強度來承受介質壓力，并且要為閥瓣的旋轉提供合適的空間。閥體的連接方式有多種，如法蘭連接、對夾連接等，以適應不同的管道安裝需求。

閥瓣結構：閥瓣是止回閥的關鍵部件，其形狀和重量設計要考慮介質的流動特性和止回功能。閥瓣通過銷軸與閥體相連，能夠在介質流動方向改變時靈活地旋轉，實現開啟和關閉動作。閥瓣與閥座之間的密封方式和密封材料選擇也很重要，以確保良好的密封性能，防止介質倒流。

其他部件：還包括銷軸、彈簧（如果有）等部件。銷軸要保證閥瓣旋轉的靈活性和穩定性；彈簧（在一些帶有輔助關閉裝置的止回閥中）可以幫助閥瓣快速關閉，增強止回效果。

五、H44Y旋啟式止回閥使用案例技術要求

壓力 - 溫度等級：規定了不同公稱壓力對應的溫度范圍。在合適的溫度范圍內，止回閥能夠正常工作，確保其密封性和機械性能。例如，隨著公稱壓力的升高，溫度范圍可能會根據材料性能和實際應用場景有所調整。

H44Y旋啟式止回閥使用案例材料要求：

（1）閥體主要采用鑄鐵材料，其化學成分和力學性能應符合相應的國家標準。對于閥瓣和密封材料，要根據介質的性質和工作溫度選擇，如采用橡膠、金屬等材料，以保證良好的密封和耐磨損性能。

（2）銷軸等部件材料應具有足夠的強度和耐腐蝕性，以保證閥門的長期可靠運行。

尺寸與公差：明確了止回閥的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于止回閥在不同管道系統中的互換性。并且規定了各部件的尺寸公差范圍，以確保閥門的制造精度，保證閥門的質量和性能穩定性。

旋啟式止回閥就像管道系統的'單向門'，通過閥瓣的旋轉擺動實現介質單向流動。根據GB/T 13932-2016標準，其公稱壓力范圍涵蓋PN10至PN40（對應1.0-4.0MPa），閥體材質需標注材料代號如HT200（灰鑄鐵）或CF8（不銹鋼）。特別要注意閥座密封面的硬度值：金屬密封需達到HRC35以上，橡膠密封則要求邵氏硬度70±5。

二、H44Y旋啟式止回閥使用案例國標核心要求

1. 結構尺寸：DN50閥門的結構長度按GB/T 12221規定為230mm

2. 密封試驗：需承受1.1倍公稱壓力的反向試壓，保壓時間≥3分鐘

3. 標志規范：閥體必須鑄出箭頭流向、公稱壓力、材質代號等

4. 性能指標：?jiǎn)㈤]循環次數不低于10000次（API 594標準要求）

三、H44Y旋啟式止回閥使用案例選型避坑指南

選閥門就像選鞋子，合腳*重要。對于含顆粒介質建議選用帶導流板的硬密封型（密封面堆焊司太立合金）；食品行業優先選擇不銹鋼閥體+PTFE軟密封；安裝空間受限時可選對夾式結構。注意介質溫度超過200℃時需選用鉻鉬鋼材質，低溫工況（-50℃）則要確認閥門通過低溫沖擊試驗。

*近店里新到一批符合GB/T 13932標準的旋啟式止回閥，提供不銹鋼/碳鋼閥體可選，支持法蘭、對夾等多種連接方式，密封形式涵蓋軟硬密封組合。部分型號還帶有可視開度指示窗，方便觀察閥門工作狀態，適合需要嚴格把控流體單向性的管道系統。

H44Y旋啟式止回閥使用案例應用規范

H44Y旋啟式止回閥使用案例主要零件材料

H44Y旋啟式止回閥使用案例外形結構圖

H44Y旋啟式止回閥使用案例主要外形尺寸1.6MPa

H44Y旋啟式止回閥使用案例主要外形尺寸2.5MPa

H44Y旋啟式止回閥使用案例主要外形尺寸4.0MPa

H44Y旋啟式止回閥使用案例主要外形尺寸6.4MPa

六、H44Y旋啟式止回閥使用案例性能要求：

止回性能要求：閥門在正向流動時，閥瓣應能夠順利開啟，流體阻力要小；在介質倒流時，閥瓣應能夠迅速關閉并緊密貼合閥座，防止介質倒流。標準中可能會規定止回閥在不同流量和壓力條件下的止回性能指標，如關閉時間、泄漏量等。

強度要求：閥門在規定的壓力和溫度條件下，殼體應具有足夠的強度，能夠承受內部壓力而不發生破裂或過度變形。一般通過殼體試驗來驗證，試驗壓力通常為公稱壓力的 1.5 倍。

密封性能要求：閥瓣與閥座之間的密封性能是止回閥的關鍵性能之一。在規定的試驗壓力下，應確保無可見泄漏，密封試驗壓力一般為公稱壓力的 1.1 倍。

七、H44Y旋啟式止回閥使用案例試驗方法

殼體試驗：將閥門安裝在試驗裝置上，封閉閥門兩端，向閥門內腔施加規定的試驗壓力（一般為公稱壓力的 1.5 倍），保持一定時間，檢查閥門殼體有無滲漏、變形等現象，以此驗證殼體的強度是否滿足要求。

密封試驗：在閥門關閉狀態下，向閥門一端施加規定的密封試驗壓力（通常為公稱壓力的 1.1 倍），另一端與大氣相通，檢查閥門密封面有無泄漏。對于旋啟式止回閥，重點檢查閥瓣與閥座之間的密封情況。

止回性能試驗：通過模擬介質的正向和反向流動，觀察閥瓣的開啟和關閉動作是否靈活、及時，測量反向流動時的泄漏量等指標，以評估止回閥的止回性能。

八、H44Y旋啟式止回閥使用案例檢驗規則

出廠檢驗：每臺鐵制旋啟式止回閥出廠前都要進行全面的檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（殼體試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。

型式檢驗：在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。

九、H44Y旋啟式止回閥使用案例標志、包裝、運輸和貯存

標志：閥門產品應在明顯位置標注公稱直徑、公稱壓力、材料代號、制造商名稱或商標、介質流向箭頭等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別閥門的參數和特性。

包裝、運輸和貯存：閥門應進行適當?shù)陌�裝，采用防潮、防震等包裝材料和方式，防止在運輸和貯存過程中受到損壞。在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息。在貯存方面，要存放在干燥、通風、避免陽光直射的環境中，對于長期貯存的閥門，可能需要定期檢查其性能。

旋啟式止回閥，作為一種重要的閥門類型，廣泛應用于各種流體系統中，以防止流體倒流，確保系統的正常運行。它的工作原理和安裝方式，是用戶選擇和使用這類閥門時需要重點關注的內容。

一、旋啟式止回閥的工作原理

旋啟式止回閥的工作原理主要依賴于流體壓力和閥瓣的自重。具體而言，當流體正向流動時，流體壓力作用在閥瓣上，使其繞銷軸旋轉并打開閥門，允許流體通過。一旦流體停止流動或流向相反，閥瓣則會在自重或彈簧力的作用下繞銷軸旋轉并關閉閥門，從而阻止流體倒流。這種自閉式的工作機制，使得旋啟式止回閥在保護流體系統的安全方面具有顯著優勢。

二、旋啟式止回閥的構成

旋啟式止回閥主要由閥體、閥蓋、閥瓣和搖桿等部件組成。閥瓣通常呈圓盤狀，與搖桿連接在一起，可繞銷軸旋轉一定角度。閥內通道被設計成流線型，以減少流體阻力，提高流體的流通效率。此外，為提高低壓密封性能，部分旋啟式止回閥還采用輔助彈簧或重錘結構來輔助密封，從而確保閥門在各種工作條件下都能保持良好的密封效果。

三、旋啟式止回閥的安裝方式

旋啟式止回閥具有靈活的安裝位置選擇。根據應用場景和需求，它既可以水平安裝在管道中，也可以垂直安裝在管道上。在垂直安裝時，需要注意閥瓣的旋轉軸應保持水平，以確保閥門能正常工作。這種多樣的安裝方式，使得旋啟式止回閥在各種管道系統中都有廣泛的應用空間。總的來說，旋啟式止回閥以其的工作原理和靈活的安裝方式，成為流體系統中的組成部分。無論是水平安裝還是垂直安裝，它都能有效地阻止流體倒流，從而保障系統的穩定運行。然而，正確的安裝和維護同樣重要，用戶在使用過程中應嚴格按照操作規程進行安裝、使用和維護，以確保旋啟式止回閥能長久地發揮其應有的功能。
