H44W鋼制旋啟式止回閥設計規范

2025-07-15 15:30:06 來源：SH

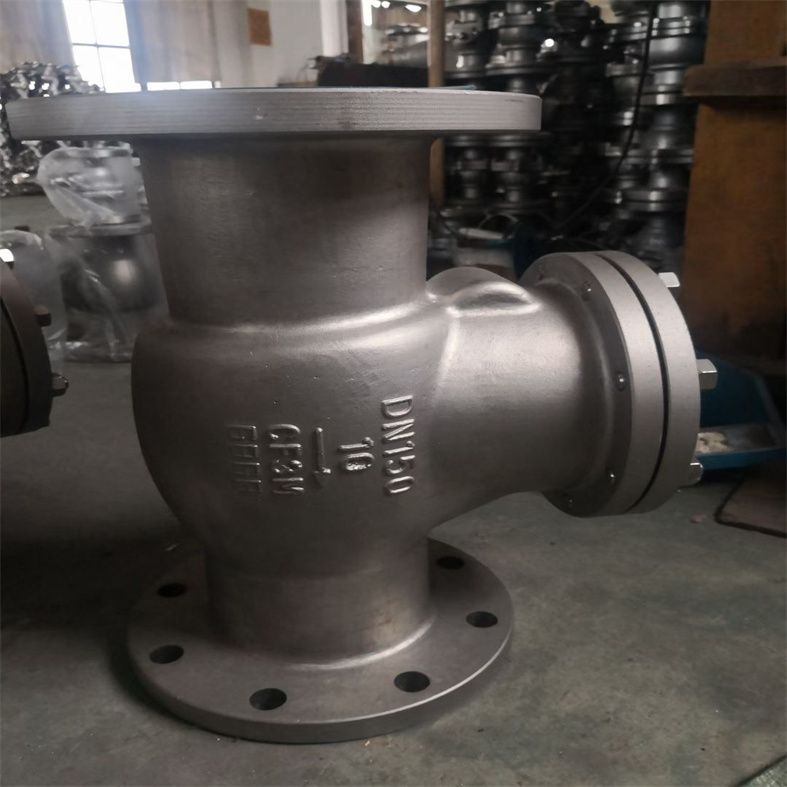

H44W鋼制旋啟式止回閥設計規范

用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機反轉。以及容器內介質的泄放等。適用各領域的水、油品、蒸汽介質等。

止回閥是只允許流體按照一個方向流動的閥門，它又被稱作卡式閥、逆止閥、單向閥等。止回閥根據其結構不同可以分為各種不同的類型，如旋啟式、斜盤式、活塞式、蝶式和截止止回閥，本期小課堂將為大家介紹其中*為常見、設計*簡單的一種，也就是旋啟式止回閥。止回閥的技術要求主要包括設計標準、制造標準、材質與連接要求、試驗標準、適用范圍與介質條件、以及特定的功能性能要求。

H44W鋼制旋啟式止回閥設計規范設計標準與制造標準：
止回閥的設計需遵循《鋼制止回閥設計規范》GB/T12236-2013，制造則需按照《鋼制止回閥制造規范》GB/T 12237-2007進行。

材質與連接要求：
止回閥的材質需滿足《鋼鑄鐵法蘭止回閥、焊接止回閥和卡箍止回閥材料、尺寸及技術要求》GB/T 12221-2005中的相關規定。同時，其連接標準也應遵循該標準中關于法蘭和焊接連接的要求。

試驗標準：
止回閥的試驗需按照《鋼鑄鐵法蘭止回閥、焊接止回閥和卡箍止回閥試驗》GB/T 13927-2008進行，以確保閥門的性能和質量符合規定。

適用范圍與介質條件：
止回閥適用于不同口徑和壓力等級的管道系統，如軸流式止回閥適用于公稱尺寸DN50-DN1800、公稱壓力PN10-PN420的工業管道系統，主要用于石油、化工、電力等行業。介質條件方面，止回閥適用于輸送水、蒸汽、油品等非腐蝕性或弱腐蝕性的液體和氣體介質。

H44W鋼制旋啟式止回閥設計規范功能性能要求：

止回功能：止回閥的主要功能是防止介質倒流，確保管道系統的正常運行。這要求閥門在介質逆流時能迅速、可靠地關閉。
密封性能：止回閥在關閉狀態下應具有良好的密封性能，防止介質泄漏。同時，在火災等特殊情況下，防火止回閥應能有效密封，防止煙氣和火焰逆流。
耐高溫性能：對于需要在高溫環境下工作的止回閥，如防火止回閥，應具備良好的耐高溫性能，確保在高溫下不變形、不溶解或熔化，保持正常工作狀態。
自動關閉機制：防火止回閥等特定類型的止回閥通常具備自動關閉機制，能夠在火災等緊急情況下迅速關閉閥門，阻止火災擴散。

綜上所述，止回閥的技術要求涵蓋了設計、制造、材質、連接、試驗以及功能性能等多個方面，確保閥門在各種工況下都能發揮*佳的性能和可靠性。

H44W鋼制旋啟式止回閥設計規范的結構

旋啟式止回閥的結構如圖所示，它的頂部是閥蓋部分。閥蓋通過邊緣的一系列螺栓固定到閥體上，使用墊片進行密封，閥蓋中央有一個螺栓用于安裝壓力表或放空閥門。

墊片用于密封閥體和閥蓋之間的空隙，它使用一種相對柔軟的材料制成。

閥座是閥體與閥瓣接觸的位置，它將閥門的入口和出口隔開。

閥瓣的主體是一塊圓形的金屬板，通過鉸鏈機構與閥體連接，用于實現流體單向通過。

閥門末端有兩個法蘭，可以使用螺栓連接或直接焊接到管道上。法蘭的兩端同樣使用墊片進行密封。

旋啟式止回閥的工作原理

閥瓣通常情況下被壓在閥座上。當入口處的流體壓力增加，克服了閥瓣的重量和出口處的流體壓力后，閥瓣將會開啟，開始產生流量的壓力點被稱為閥門的開啟壓力。隨著壓力的增加，閥瓣會逐漸到達完全開啟的位置。

如果流量來自閥門的出口側，此時出口壓力大于入口壓力，閥門關閉，流體無法通過閥門。

H44W鋼制旋啟式止回閥設計規范的優缺點

旋啟式止回閥*顯著的優點是閥門從入口到出口之間的壓降很低，這種閥門非常適用于高流量、低流速的應用場景。不僅如此，流體通過閥門產生的湍流也非常少。

此外，這種閥門易于維修。若閥門發生泄漏，可以直接更換閥座環和閥瓣等部件，而不需要拆卸整個閥門進行維修。

不過，旋啟式止回閥不適用于壓力波動較大的系統，壓力波動會使閥門反復開閉，造成閥瓣或閥座損傷，導致閥門內漏。

H44W鋼制旋啟式止回閥設計規范產品特點：

選材考究,符合國內、外相關標準,材料的全面質量高。

密封副配對合理。閥瓣、閥座密封面采用鐵基合金或司太立 (Stellite ) 鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。

可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。

閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配。能適用于各種壓力、溫度及介質工況。

H44W鋼制旋啟式止回閥設計規范執行標準

設計標準：GB 12236

結構長度：GB 12221 JB7745

連接法蘭：JB 79

試驗和檢驗：GB/T 13927 JB/T 9092

H44W鋼制旋啟式止回閥設計規范結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

H44W鋼制旋啟式止回閥設計規范應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

H44W鋼制旋啟式止回閥設計規范主要零件材料

閥體	閥蓋	閥瓣	閥座	適用介質	適用溫度 (≤℃)
不銹鋼		304+D507Mo	304+D577	水、油品、蒸汽	300
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	銷酸類	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸類、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲銨液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

H44W鋼制旋啟式止回閥設計規范外形結構圖

H44W鋼制旋啟式止回閥設計規范主要外形尺寸1.6MPa

公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
50	230	160	125	100	16	4-Φ18	135	21
65	290	180	145	120	18	4-Φ18	142	28
80	310	195	160	135	20	8-Φ18	165	38
100	350	215	180	155	20	8-Φ18	180	58
125	400	245	210	185	22	8-Φ18	210	92
150	480	280	240	210	24	8-Φ23	233	130
200	500	335	295	265	26	12-Φ23	304	210
250	550	405	355	320	30	12-Φ25	348	294
300	650	460	410	375	30	12-Φ25	390	367
350	750	520	470	435	34	16-Φ25	430	410
400	850	580	525	485	36	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1025	705	650	608	44	20-Φ34	525	850

H44W鋼制旋啟式止回閥設計規范主要外形尺寸2.5MPa

公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
50	230	160	125	100	20	4-Φ18	160	22
65	290	180	145	120	22	8-Φ18	175	29
80	310	195	160	135	22	8-Φ18	185	38
100	350	230	190	160	24	8-Φ23	220	61
125	400	270	220	188	28	8-Φ25	248	96
150	480	300	250	218	30	8-Φ25	276	132
200	550	360	310	278	34	12-Φ25	350	213
250	650	425	370	332	36	12-Φ30	410	297
300	750	485	430	390	40	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	52	20-Φ41	618	920

H44W鋼制旋啟式止回閥設計規范主要外形尺寸4.0MPa

公稱通徑DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
50	230	160	125	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	20
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	16-Φ34	455	415
400	950	655	585	535	474	58	4	5	16-Φ41	510	480

H44W鋼制旋啟式止回閥設計規范主要外形尺寸6.4MPa

公稱通徑DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234

是一種常見的閥門設備，主要用于防止介質倒流。它在石油、化工、冶金、電力等行業中有著廣泛的應用。旋啟式止回閥的安裝方式有多種，其中立式安裝是比較常見的一種。那么，旋啟式止回閥可以立式安裝嗎？上海上兆閥門將對此問題進行詳細的解答。
首先，我們需要了解什么是旋啟式止回閥。旋啟式止回閥主要由閥體、閥蓋、閥瓣、閥桿、密封環等部分組成，通過閥瓣的旋轉來實現介質的開啟和關閉。當介質從出口流向入口時，閥瓣受到介質壓力的作用而打開，當介質從入口流向出口時，閥瓣受到彈簧或介質壓力的作用而關閉，從而實現了介質的單向流動。

H44W鋼制旋啟式止回閥設計規范可以立式安裝，但是需要考慮到以下幾個方面：
1. 安裝位置：旋啟式止回閥的安裝位置應盡可能靠近介質的出口，以便于閥門的開啟和關閉。如果安裝位置過遠，可能會影響閥門的開啟和關閉速度。
2. 安裝角度：旋啟式在立式安裝時，應保證閥門的進口方向朝上，出口方向朝下。如果安裝錯誤，可能會導致閥門無法正常工作。
3. 安裝方式：旋啟式止回閥在立式安裝時，可以選擇法蘭連接或者螺紋連接。法蘭連接適用于大口徑的閥門，螺紋連接適用于小口徑的閥門。
4. 安裝環境：旋啟式止回閥在立式安裝時，應避免安裝在振動大、溫度變化大的環境中，以防止閥門的損壞。
5. 維護和檢查：旋啟式止回閥在立式安裝后，應定期進行維護和檢查，以確保閥門的正常工作。如果發現閥門有損壞或者泄漏的情況，應及時進行修理或者更換。
旋啟式止回閥可以立式安裝，但是在安裝過程中需要注意以上幾點，以保證閥門的正常工作和使用壽命。同時，為了保證安全，旋啟式止回閥的安裝應由的人員進行，并且在安裝過程中應嚴格遵守相關的安全規定。
