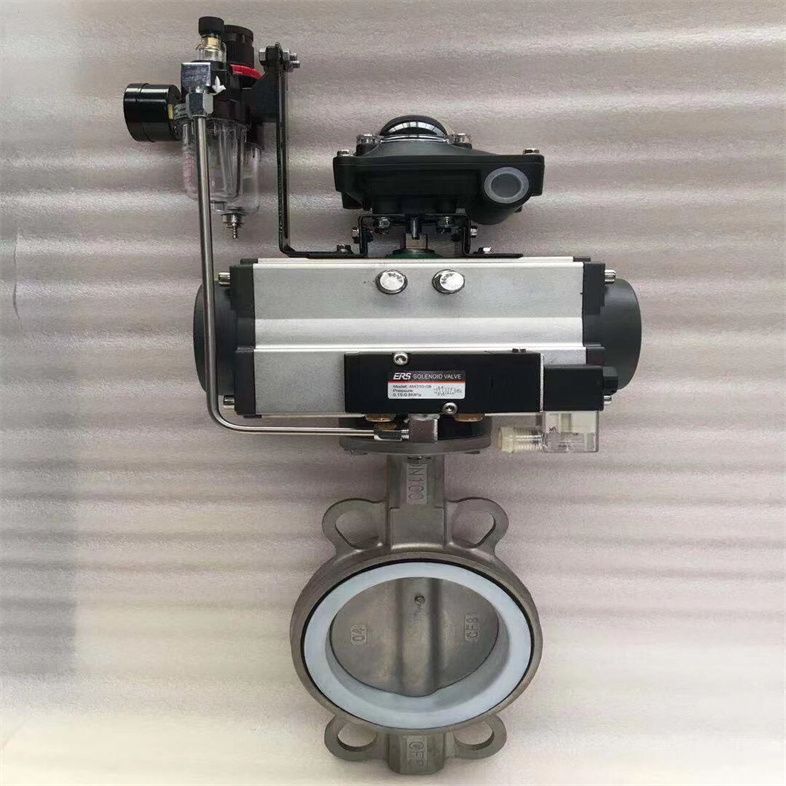

D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例

D671F對夾式不銹鋼氣動軟密封蝶閥產品由四氟密封蝶閥和不銹鋼閥板、不銹鋼閥桿構成。D671F對夾式不銹鋼氣動軟密封蝶閥密封原理為閥板加工時保證其密封面具有合適的表面粗糙度值,四氟閥座在模壓成形時形成密封面合適的表面粗糙度值。閥門關閉時,通過閥板的轉動,閥板的外圓密封面擠壓合成四氟閥座,使合成四氟閥座產生彈性變形而形成彈性力作為密封比壓保證閥門的密封。

D671F對夾式不銹鋼氣動軟密封蝶閥采用了聚四氟乙烯、合成橡膠構成復合閥痤。其特點在于閥座的彈性仍然由合成橡膠提供并利用聚四氟乙烯的摩擦系數低、不易磨損、不易老化等特性,采用聚四氟乙烯作為閥座密封面材料,從而使蝶閥的壽命得以提高。D671F對夾式不銹鋼氣動軟密封蝶閥采用了聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座,使閥座在具有彈性的同時強度更好。 D671F對夾式不銹鋼氣動軟密封蝶閥適用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

氣動對夾式蝶閥顧名思義就是采用對夾的方式，將蝶閥夾在管道的兩端法蘭之間，然后用一組螺栓穿過螺栓孔固定起來。氣動對夾式蝶閥的閥體體積小，閥體厚度相對比較薄，特別適合用在管道兩端距離偏短或空間有限的場合里。氣動對夾式蝶閥根據密封結構不同分為軟密封和金屬密封，其中軟密封蝶閥為中線型結構，具有防腐蝕、零泄漏等優點，而硬密封蝶閥為三偏心式，具有磨損少、使用壽命長等優點。

D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例原理：

      氣動對夾式蝶閥是以壓縮空氣0.4-0.7MPA的氣源為動力，驅動閥桿帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控制。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20MA的相關信號，從而控制蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。氣動對夾蝶閥不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用優先選用的系統裝置之一。



D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例附件選項：

回訊器：也叫限位開關，遠程反饋開關信號

電磁閥：雙作用選二位五通、單作用選二位三通

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200

手輪機構：可配手輪機構，應急時實現手動開、關閥

閥門定位器：輸入4～20MA信號,實現閥門調節功能

低壓氣密試驗：0.5～0.7

強度試驗：0.9   1.5   2.4   3.75

密封試驗：0.66   1.1   1.76   2.75

氣動軟密封蝶閥其主要特點為:
1、設計新穎、合理、結構,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。

D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例

序號	品  名	型 號 及 規 格	單位	數量
1	蝶閥	氣動蝶閥閥體（不含氣動執行器） D671F46-16R  DN50  PN16 防爆回信器410 觸點電壓：24VAC 位置顯示：開-黃 關-紅 氣源壓力：0.4-0.6MPA 介質：物料、化學品 操作溫度：0-60度 對夾式蝶閥厚度L：43MM	臺	22

D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例蝶閥型號編制說明

特殊閥 前代號	閥門類型	傳動方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
D:低溫閥 B:帶保溫	D:蝶閥	1:電磁-液動 2:電-液動 3:蝸輪 6:氣動 7:液動 8:氣-液動 9:電動 注:閥門為 手動時,此 欄不寫	4:法蘭 6:焊接 7:對夾 8:卡箍 9:卡套	見附表	T:銅合金 X:橡膠 F:氟塑料 H:合金鋼 Y:硬質合金 J:襯膠 W:本體	-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -150LB:Class150 -300LB:Class300 -600LB:Class600	C碳鋼 H:Cr13系列鋼 I:鉻鉬鋼 K:可鍛鑄鐵 P:鉻鎳不銹鋼 Q:球墨鑄鐵 R:鉻鎳鉬不銹鋼 T:銅 TI:鈦及鈦合金 V:鉻鉬釩鋼 Z:灰鑄鐵



D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例蝶閥結構形式代號附表

蝶閥結構形式代號
結構形式		代號	結構形式		代號
密封型蝶閥	單偏心蝶閥	0	非密封型蝶閥	單偏心蝶閥	5
	中心垂直板蝶閥	1		中心垂直板蝶閥	6
	雙偏心蝶閥	2		雙偏心蝶閥	7
	三偏心蝶閥	3		三偏心蝶閥	8
	連桿機構蝶閥	4		連桿機構蝶閥	9



D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例主要性能參數

D671F對夾式不銹鋼氣動軟密封蝶閥主要性能參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。



D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例主要零件材料

D671F對夾式不銹鋼氣動軟密封蝶閥主要零件材料

零件名稱	材料
閥體	不銹鋼
蝶板	不銹鋼
密封圈	各種橡膠、聚四氟乙烯
閥桿	不銹鋼
填料	O型圈、柔性石墨O



D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例連接尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	4-φ18
100	4	56	215	180	155	3	22	8-φ16
125	5	64	245	210	185	3	24	8-φ18
150	6	70	280	240	210	3	24	8-φ23
200	8	71	335	295	265	3	26	8-φ23
250	10	76	390	350	320	3	28	12-φ23
300	12	83	440	400	368	4	28	12-φ23
350	14	92	500	460	428	4	30	16-φ23
400	16	102	565	515	482	4	32	16-φ25
450	18	114	615	565	532	4	32	20-φ25
500	20	127	670	620	585	4	34	20-φ25
600	24	154	780	725	685	5	36	20-φ30
700	28	165	895	840	800	5	40	24-φ30
800	32	190	1010	950	905	5	44	24-φ34
900	36	203	1110	1050	1005	5	46	28-φ34
1000	40	216	1220	1160	1115	5	50	28-φ34
1200	48	254	1450	1380	1325	5	56	32-φ41
PN1.6MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	8-φ18
100	4	56	215	180	155	3	24	8-φ18
125	5	64	245	210	185	3	26	8-φ18
150	6	70	280	240	210	3	28	8-φ23
200	8	71	335	295	265	3	30	12-φ23
250	10	76	405	355	320	3	32	12-φ25
300	12	83	460	410	375	4	34	12-φ25
350	14	92	520	470	435	4	38	16-φ25
400	16	102	580	525	485	4	40	16-φ30
450	18	114	640	585	545	4	44	20-φ30
500	20	127	705	650	608	4	46	20-φ34
600	24	154	840	770	718	5	54	20-φ41
700	28	165	910	840	788	5	54	24-φ41
800	32	190	1020	950	898	5	54	24-φ41
900	36	203	1120	1050	998	5	54	28-φ41
1000	40	216	1255	1170	1110	5	60	28-φ48























































































01D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例的安裝步驟

安裝前的準備工作

在安裝氣動蝶閥之前，我們需要進行一系列的準備工作，以確保安裝過程的順利進行。首先，要仔細檢查氣動蝶閥的型號、規格，確保它們與設計要求相符合。同時，還需要對閥門的外觀進行仔細查看，檢查是否有損傷或變形的情況，以及閥桿是否能夠靈活運動，密封面是否保持完好。其次，需要核對安裝管道的相關參數，如公稱直徑、壓力等級和連接方式等，以確保它們與氣動蝶閥能夠匹配。此外，還要確保管道內部已經清潔，沒有雜物或毛刺等可能影響安裝或使用的問題。*后，準備好所有必要的工具和材料，如扳手、螺絲刀、墊片和螺栓等，以便在安裝過程中使用。

選擇合適的安裝位置

在安裝氣動蝶閥時，選擇一個合適的安裝位置至關重要。首先，該位置需要便于操作人員手動操作和日常維護，因此，周圍應確保有足夠的空間供操作人員活動。其次，應避免將閥門安裝在振動較大的設備附近，以免這種振動影響閥門的正常工作和使用壽命。同時，也要遠離高溫?zé)嵩�，防止閥門因長時間暴露在高溫環境下而受損。通過精心選擇安裝位置，我們可以確保氣動蝶閥能夠安全、有效地運行。

管道連接

在連接氣動蝶閥的管道時，根據不同的連接方式，我們需要采取相應的注意事項。對于采用法蘭連接的方式，關鍵在于確保法蘭面的平整與清潔。在安裝過程中，應均勻且適度地擰緊螺栓，以防止因螺栓擰緊力不均而導致的閥門變形或密封不嚴的問題。而對于對夾式氣動蝶閥的安裝，則需特別注意閥門與管道的同心度。為此，我們可以借助專為對夾式蝶閥設計的安裝夾具，從而確保閥門能夠準確無誤地安裝在預定位置。

氣動執行器的安裝

在安裝氣動執行器時，我們必須確保其方向正確。通常，執行器的推桿應與閥桿保持垂直且同心，以符合閥門的開關方向。此外，我們還需要將氣動執行器與閥門牢固地連接起來，可以通過連接軸或聯軸器等實現這一目的，并確保連接部位穩固，從而防止在閥門操作過程中出現任何脫節的情況。

安裝后的檢查

在安裝氣動執行器后，我們需進行一系列的詳細檢查。首先，應確保閥門的開啟和關閉動作既靈活又平穩，沒有卡澀或異常的響聲。其次，通過打壓試驗或涂肥皂水等方法，對閥門的密封性能進行嚴格檢查，以確保其無泄漏。這些檢查步驟對于確保氣動執行器的正常工作和閥門的安全使用至關重要。

02氣動蝶閥的日常維護

日常維護方法

在氣動執行器的使用過程中，日常維護顯得尤為重要。通過定期檢查，我們可以及時發現并處理潛在問題，確保執行器的持續穩定工作。維護工作包括但不限于清潔執行器表面、檢查連接部件的緊固情況，以及潤滑活動部件等。這些措施可以有效延長執行器的使用壽命，并減少故障發生的可能性。定期對閥門進行外觀檢查，仔細觀察是否有油漆脫落、銹蝕或損傷等現象，以便及時進行補漆或修復工作。保持閥門表面的清潔至關重要，需要定期清除附著在閥門上的灰塵、油污等雜質，以防止這些雜質進入閥門內部，干擾其正常工作。氣動執行器的氣源壓力穩定性直接影響其工作性能。因此，在日常維護中，我們需要檢查氣源壓力是否正常，同時確認氣源管路是否存在泄漏現象，以及過濾器是否需要清洗或更換。

定期維護

定期拆解閥門，仔細檢查閥桿和閥芯的磨損狀況。一旦發現顯著的磨損，必須立即進行更換，以確保閥門的正常運行。閥門的密封性能至關重要，因此需要定期更換密封件，如密封圈和填料等。更換周期會因使用環境和介質的不同而有所差異，因此需根據實際情況進行安排。對氣動執行器進行詳盡的檢查，涵蓋活塞、氣缸壁的磨損狀況，彈簧的彈性以及限位開關的正常運作等各方面。

故障維修

一旦發現閥門存在泄漏問題，首要任務是檢查密封件是否完好，如有破損則需立即更換。同時，還需仔細核查閥門的安裝狀況，確認是否存在松動或變形，以便進行及時的調整或修復。針對閥門動作不靈或卡澀的故障，需對閥桿進行仔細檢查，判斷其是否發生彎曲或變形。此外，還應檢查閥芯是否被雜質所卡住，同時排查氣動執行器是否運行正常，并根據檢查結果采取相應的維修措施。

D671F46氣動對夾式不銹鋼襯氟蝶閥應用案例

對夾式蝶閥是工業管路中*為常見的閥門種類之一，對夾式蝶閥本身結構比較小，只需把蝶閥放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊，就可控制管路的流體介質。對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

一、對夾式蝶閥安裝前說明：

1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。

2、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）

3、檢查閥門通道及密封面是否有雜物，并及時清除；

4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

5、對夾式蝶閥必須使用專用的蝶閥法蘭片。

6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。

7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

二、對夾式蝶閥安裝步驟：

對夾式蝶閥的正確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。

1、將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。

2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；

3、將法蘭利用點焊固定于管道上；

4、將閥門移出；

5、將法蘭焊接固定在管道上；

6、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度；

7、校正閥門位置并將四對螺栓擰緊，（注意不要擰得過緊）

8、將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；

9、交叉均衡將所有螺母擰緊；

10、再次確認閥門能自由開閉，注意：確認閥板沒有碰到管道。

對夾式蝶閥的安裝首先在安裝前要必須平放，切記不可隨意的磕碰，在安裝的時候?qū)⑺�拉制成安裝的長度之后，在現場管道的設計當中，沒有經過特殊的允許是不可以隨意拆卸對夾式蝶閥，這是我們要在安裝前知道的。同時大家還要知道，對夾式蝶閥可以安裝在任意的位置，但對夾式蝶閥安裝完成之后就需要沿線鋪設蝶閥，對對夾式蝶閥做一個支架，而支架一旦做成之后，在用的時候就嚴格禁止將支架卸掉。
