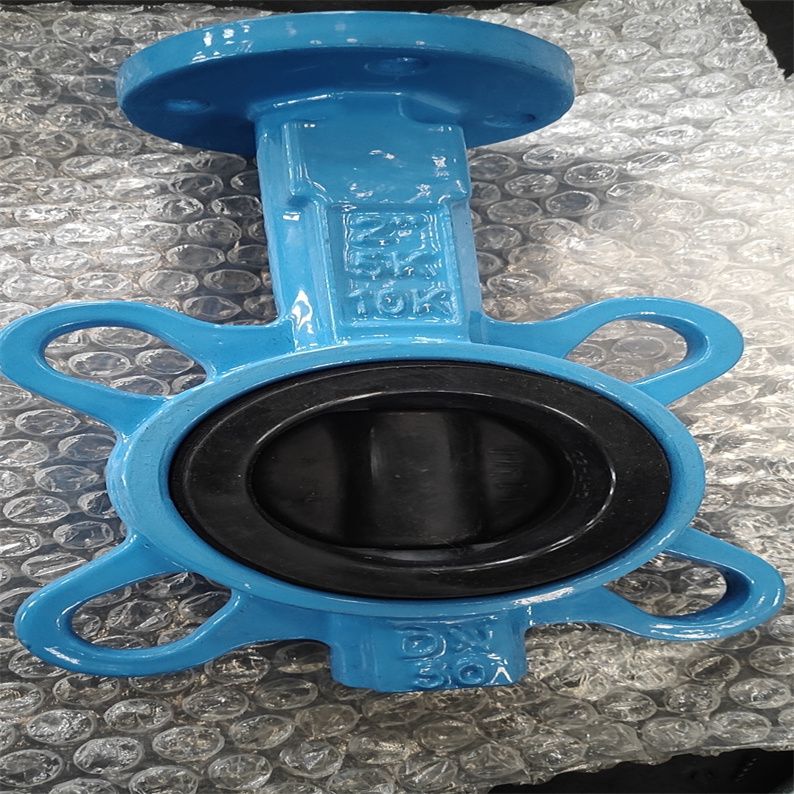

D371J中線對夾式全襯膠蝶閥技術規范

D371J襯膠蝶閥適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。對夾式蝶閥，作為工業管路中不可或缺的閥門類型，以其緊湊的結構和便捷的安裝方式著稱。其安裝過程簡單高效，只需將蝶閥置于管道兩端法蘭之間，通過雙頭螺栓將管道法蘭與蝶閥緊密連接，即可實現對管路流體介質的精準控制。對夾式蝶閥特別適用于空間有限或管道間距較短的場合，當蝶閥完全開啟時，蝶板的厚度成為介質通過閥體的唯一阻力，從而使得通過該閥門的壓力降維持在較低水平，展現出優越的流量調控能力。

安裝對夾式蝶閥前，需確保準備好所有必要的工具和材料，如雙頭螺栓、法蘭墊片等，確保其能夠正常工作。此外，還需仔細閱讀相關安裝說明和操作手冊，以了解具體的安裝步驟和注意事項，以保證安裝的穩固性。電動蝶閥可安裝在任何角度的管道上，但為便于維護，建議避免倒置安裝。在安裝蝶閥法蘭盤時，應確保法蘭面與密封橡膠準確對中，螺釘應均勻擰緊，以保證密封面的完整貼合。

在對夾式蝶閥的安裝步驟中，用戶應將閥門置于預先準備好的兩片法蘭之間，并確保螺栓孔能夠精準對齊。隨后，將四對螺栓螺母插入法蘭孔中并輕微擰緊。通過點焊將法蘭穩固地連接至管道上后，移開閥門并完全焊接法蘭與管道，以確保穩固連接。調整閥門至適當位置，并逐一擰緊螺栓，確保安裝的準確性和安全性。

D371J中線對夾式全襯膠蝶閥技術規范特點：
1. 流阻系數小,流量特性趨于直線。
2. 重量輕、安裝方便、啟閉扭矩小。
3. 具有雙向密封功能、安裝時不受介質流向的限制。
4. 結構簡潔，易拆裝，易維修，90°運轉啟閉迅速。
5. 閥體襯膠、閥板表面噴涂環氧樹脂或閥體、閥板全襯膠、防腐性能優。
6. 環氧樹脂和橡膠符合衛生標準GB/T17219-19。
D371J中線對夾式全襯膠蝶閥技術規范用途：
可在石油化工、食品、醫藥、輕紡、造紙、水電、船舶、供排水、冶煉等系統上切腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作 為調節和截流之用，可任意位置安裝。

D371J中線對夾式全襯膠蝶閥技術規范執行標準：
設計標準:GB/T12238-2008
法蘭連接:GB/T17241.6-2008sGB/T9115（或按用戶要求）
結構長度:GB/T12221-2005
壓力試驗:GB/T13927-2008

D371J中線對夾式全襯膠蝶閥技術規范產品特點

1、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

D371J中線對夾式全襯膠蝶閥技術規范主要技術參數

D371J中線對夾式全襯膠蝶閥技術規范主要零件材料

D371J中線對夾式全襯膠蝶閥技術規范密封材料選用和適用溫度

D371J中線對夾式全襯膠蝶閥技術規范外形結構圖

D371J中線對夾式全襯膠蝶閥技術規范主要外形連接尺寸

對夾式蝶閥是工業管路中*為常見的閥門種類之一，對夾式蝶閥本身結構比較小，只需把蝶閥放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊，就可控制管路的流體介質。對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

一、D371J中線對夾式全襯膠蝶閥技術規范安裝前說明：

1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。

2、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）

3、檢查閥門通道及密封面是否有雜物，并及時清除；

4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

5、對夾式蝶閥必須使用專用的蝶閥法蘭片。

6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。

7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

二、D371J中線對夾式全襯膠蝶閥技術規范安裝步驟：

對夾式蝶閥的正確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。

1、將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。

2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；

3、將法蘭利用點焊固定于管道上；

4、將閥門移出；

5、將法蘭完全焊接固定在管道上；

6、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度；

7、校正閥門位置并將四對螺栓擰緊，（注意不要擰得過緊）

8、將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；

9、交叉均衡將所有螺母擰緊；

10、再次確認閥門能自由開閉，注意：確認閥板沒有碰到管道。

D371J中線對夾式全襯膠蝶閥技術規范

對夾式蝶閥是工業管路中*為常見的閥門種類之一，對夾式蝶閥本身結構比較小，只需把蝶閥放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊，就可控制管路的流體介質。對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

一、D371J中線對夾式全襯膠蝶閥技術規范安裝前說明：

1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。

2、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）

3、檢查閥門通道及密封面是否有雜物，并及時清除；

4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

5、對夾式蝶閥必須使用專用的蝶閥法蘭片。

6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。

7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

二、D371J中線對夾式全襯膠蝶閥技術規范安裝步驟：
對夾式蝶閥的正確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。

1、如所示，將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。

2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；

3、將法蘭利用點焊固定于管道上；

4、將閥門移出；

5、將法蘭完全焊接固定在管道上；

6、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度；

7、校正閥門位置并將四對螺栓擰緊，（注意不要擰得過緊）

8、將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；

9、交叉均衡將所有螺母擰緊；

10、再次確認閥門能自由開閉，注意：確認閥板沒有碰到管道。

對夾式蝶閥的安裝首先在安裝前要必須平放，切記不可隨意的磕碰，在安裝的時候將它拉制成安裝的長度之后，在現場管道的設計當中，沒有經過特殊的允許是不可以隨意拆卸對夾式蝶閥，這是我們要在安裝前知道的。同時大家還要知道，對夾式蝶閥可以安裝在任意的位置，但對夾式蝶閥安裝完成之后就需要沿線鋪設蝶閥，對對夾式蝶閥做一個支架，而支架一旦做成之后，在用的時候就嚴格禁止將支架卸掉。
