CGA580鋼瓶氯化氫氣體減壓閥應用案例

CGA減壓閥采用CGA330，CGA350，CGA660，CGA1350等。膜片式減壓結構，輸出壓力穩定，適用于純凈氣體，腐蝕性氣體，液體等。不銹鋼膜片減壓結構，輸出壓力穩定，適用于純凈氣體、標準氣體、腐蝕性氣體等。下面YLOK閥門小編就帶大家來了解一下CGA減壓閥這個產品。

CGA580鋼瓶氯化氫氣體減壓閥應用案例什么是CGA接頭？





CGA580鋼瓶氯化氫氣體減壓閥應用案例CGA系列鋼瓶接頭

鋼瓶接頭大體其實就分為三類國標接頭,美標CGA系列接頭,美標超純流體DISS接頭.JIS接頭。

1：國標接頭G5/8螺紋的為常見,我們日常使用的氮氧氬氦二氧化碳都大量采用的這種鋼瓶接頭進行連接.

2：產品規格： CGA660、CGA580、CGA300、CGA510、CGA540B、CGA200、CGA320、CGA326、CGA350、CGA520、CGA590、CGA540等系列。

3：特氣鋼瓶接頭：DISS640,DISS712,DISS632,DISS728,720,DISS716,G5/8

序號	品  名	型 號 及 規 格	單位	數量
1	減壓閥	氯化氫氣體減壓閥 進口接口cga330，出口外絲M16*1.5 進口壓力    MPA,出口壓力    MPA 進氣壓力表是25   MPA， 低壓表是1.6MPA	臺	1















CGA鋼瓶減壓閥標準主要包括以下方面:

1.耐高溫:接頭應能在高溫工作環境下穩定運行，確保鋼瓶的安全性。

2.耐腐蝕:接頭的材質需要具備優異的抗腐蝕性能，避免因腐蝕導致接頭失效。

3.可靠密封:接頭需要具備可靠的密封性能，防止氣體泄漏，確保瓶體內氣體的安全性。

4.易于操作:接頭的操作應簡單易懂，方便使用。

CGA580鋼瓶氯化氫氣體減壓閥應用案例產品體特點

單級式減壓結構

母體與膜片采用硬密封形式（可抽真空）

母體螺紋：1/4"NPT（F）

內部結構易吹掃

內設過濾網

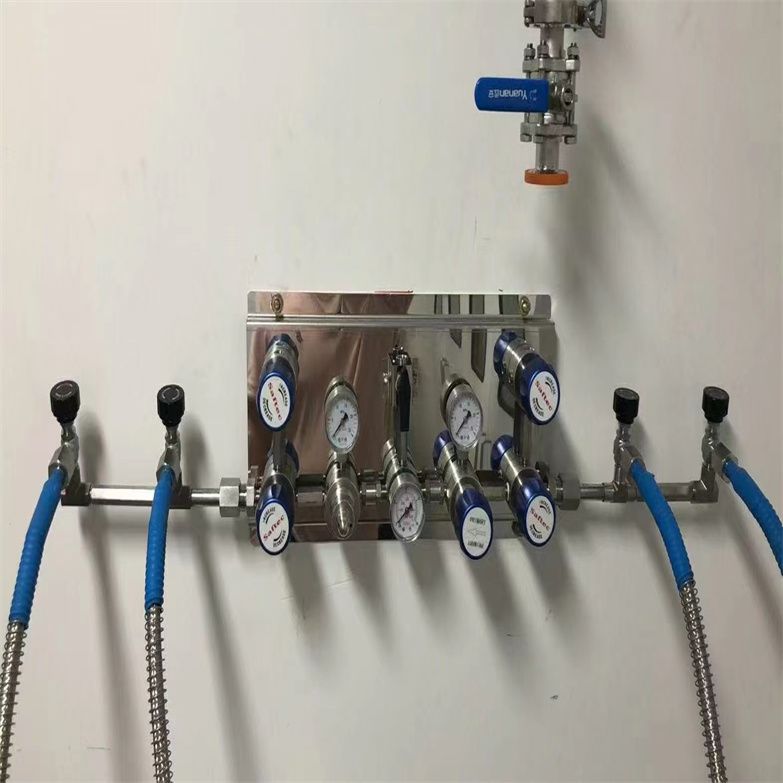

可采用面板式或墻式安裝

CGA鋼瓶減壓閥技術參數

公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa48Mpa

公稱通徑：DN3～DN50

適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質

適用溫度：-20℃～+440℃-70℃～240℃≤540℃≤570℃等

制造材料： 304﹑316﹑316L﹑AT2、12Cr1Mov

CGA580鋼瓶氯化氫氣體減壓閥應用案例設計特點：

單級式減壓結構

母體與膜片采用硬密封形式 （可抽真空）

母體螺紋：1/4" NPT（F）

內部結構易吹掃

內設過濾網

可采用面板式或墻式安裝

CGA580鋼瓶氯化氫氣體減壓閥應用案例適用范圍：

實驗室

氣相色譜儀

氣體激光器、照明

氣體匯流排、太陽能光伏產品

石油化學工業

測試設備

壓力表刻度單位：PSI/BAR或MPA可選

進、出接頭根據客戶要求配置

CGA580鋼瓶氯化氫氣體減壓閥應用案例材質:

母體:316L

上蓋:316L

膜片:316L

過濾網:316L(10μm)

閥座:PCTFE,PTFE,

彈簧:316L

閥芯頂桿:316L

特性參數:

*大輸入壓力： 0-20MPa

輸出壓力： 0～0.17， 0～0.35，0～MPa可調（根據客戶要求）

安全測試壓力： 1.5 倍的*大輸入壓力

適用溫度: -40°F ~+165°F(-40℃至+74℃)

泄漏率:2×10-8 atm cc/sec He

Cv 值:0.08

重量1.2kg

CGA鋼瓶減壓閥應用

實驗室

氣相色譜儀

氣體激光器、照明

氣體匯流排、太陽能光伏產品

石油化學工業#深度好文計劃#

測試設備

壓力表刻度單位：PSI/BAR或MPA可選

標準

1：對氣瓶接頭所使用的材料進行了規定，要求其具有足夠的強度和耐腐蝕性，以確保在使用過程中不會出現泄漏或其他安全隱患。

2：包括了對氣瓶接頭的安全要求，包括使用過程中的安全操作規程和維護要求，以及必要的安全閿和泄壓裝置的配置要求，以確保在氣瓶使用過程中能夠*大程度地保障操作人員和設備的安全。

CGA580鋼瓶氯化氫氣體減壓閥應用案例結語

總的來說，CGA減壓閥涵蓋設計、尺寸、材料和安全要求，旨在確保氣瓶和氣瓶閥之間的連接能夠安全、可靠地進行氣體傳輸，并*大程度地保障操作人員和設備的安全。鋼瓶減壓器主要有兩種類型，一種是高壓減壓器，另一種是低壓減壓器。在選擇減壓閥時，應該根據具體氣體使用的壓力要求進行選擇。如果需要將高壓氣體降壓至適宜的壓力進行使用，那么應該選擇高壓減壓器；如果需要將低壓氣體進一步降壓，那么應該選擇低壓減壓器。

二、CGA580鋼瓶氯化氫氣體減壓閥應用案例減壓閥的安裝位置

減壓閥的安裝位置應該盡量選擇在氣體使用的地方附近，以便節省管路和減小壓力損失。同時，減壓閥應該與其他設備和管路保持一定的距離，以便于維護和保養。

三、CGA580鋼瓶氯化氫氣體減壓閥應用案例減壓閥的安裝步驟

1.選擇合適的管路

在安裝減壓閥之前，需要選擇合適的管路。管路的直徑和材質應該符合氣體使用的要求，同時也要考慮減壓閥的流量和工作壓力。

2.安裝減壓閥

將減壓閥安裝在所選擇的管線中。安裝時需要注意以下事項：

a.減壓閥的各接口應該連接牢固，防止氣體泄漏。

b.減壓閥應該安裝在垂直的管道上，以確保氣體順暢流動。

c.減壓閥的進氣口應該連接鋼瓶，出氣口應該連接氣體使用設備。

3.調整減壓閥

安裝完成后，需要調整減壓閥的壓力。具體調整方法可以參考減壓閥的說明書，調整后需要進行檢測，保證減壓閥的性能符合要求。

四、CGA580鋼瓶氯化氫氣體減壓閥應用案例注意事項

1.在安裝過程中需要注意安全問題，防止氣體泄漏，避免火源和靜電等危險因素。

2.如果氣體使用設備的壓力較高，需要使用兩級減壓器，一級減壓器將鋼瓶中的氣體降壓至較低的壓力后，再使用二級減壓器將氣體降壓至所需要的壓力。

3.定期對減壓閥進行檢查和維護，確保減壓閥的性能符合要求。

總之，氣體鋼瓶減壓閥的安裝過程需要考慮多個因素，只有在正確選擇減壓閥、合理選好管路、正確安裝并調整減壓閥，才能保證氣體使用的安全和正常運行。
